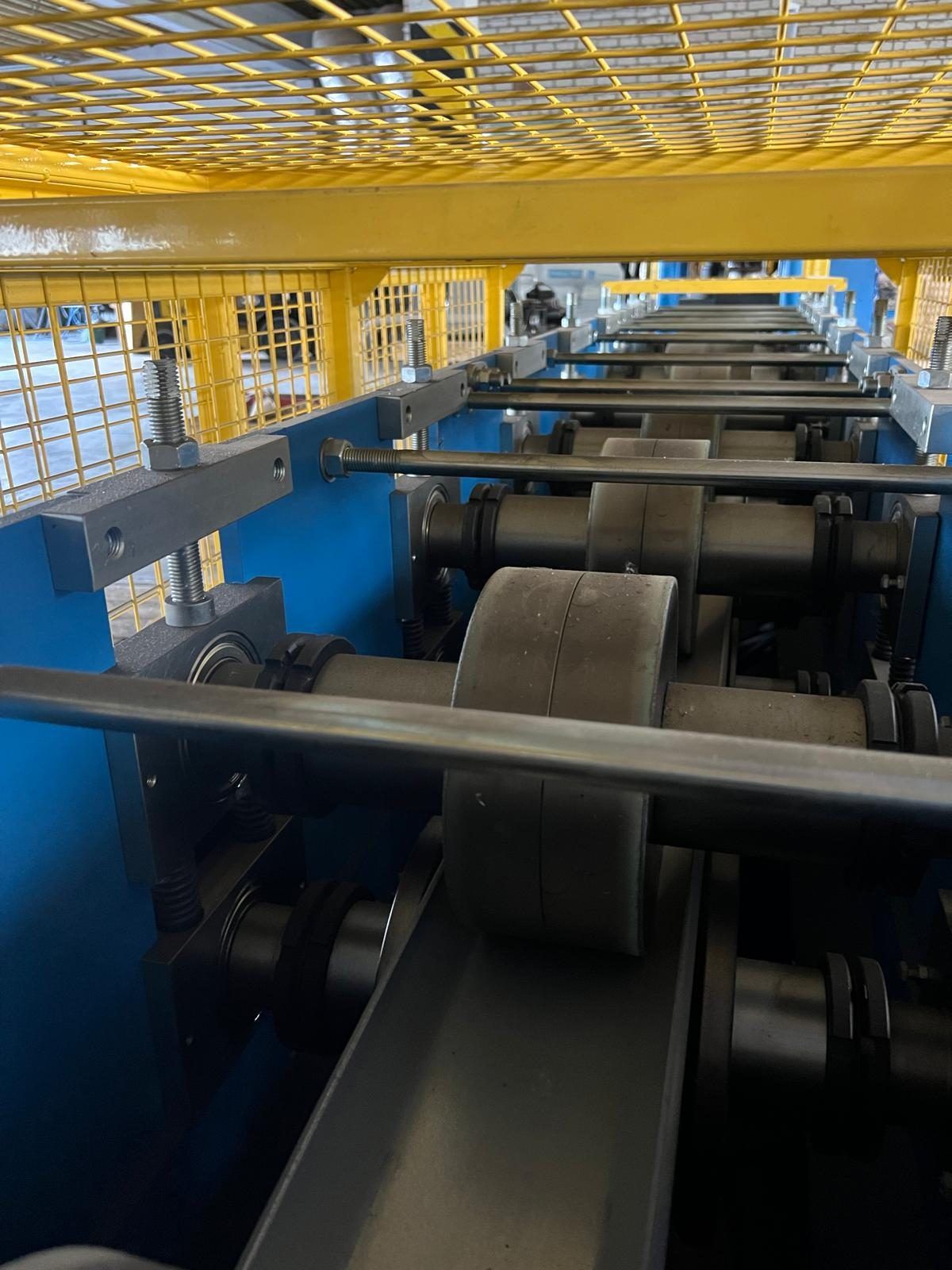

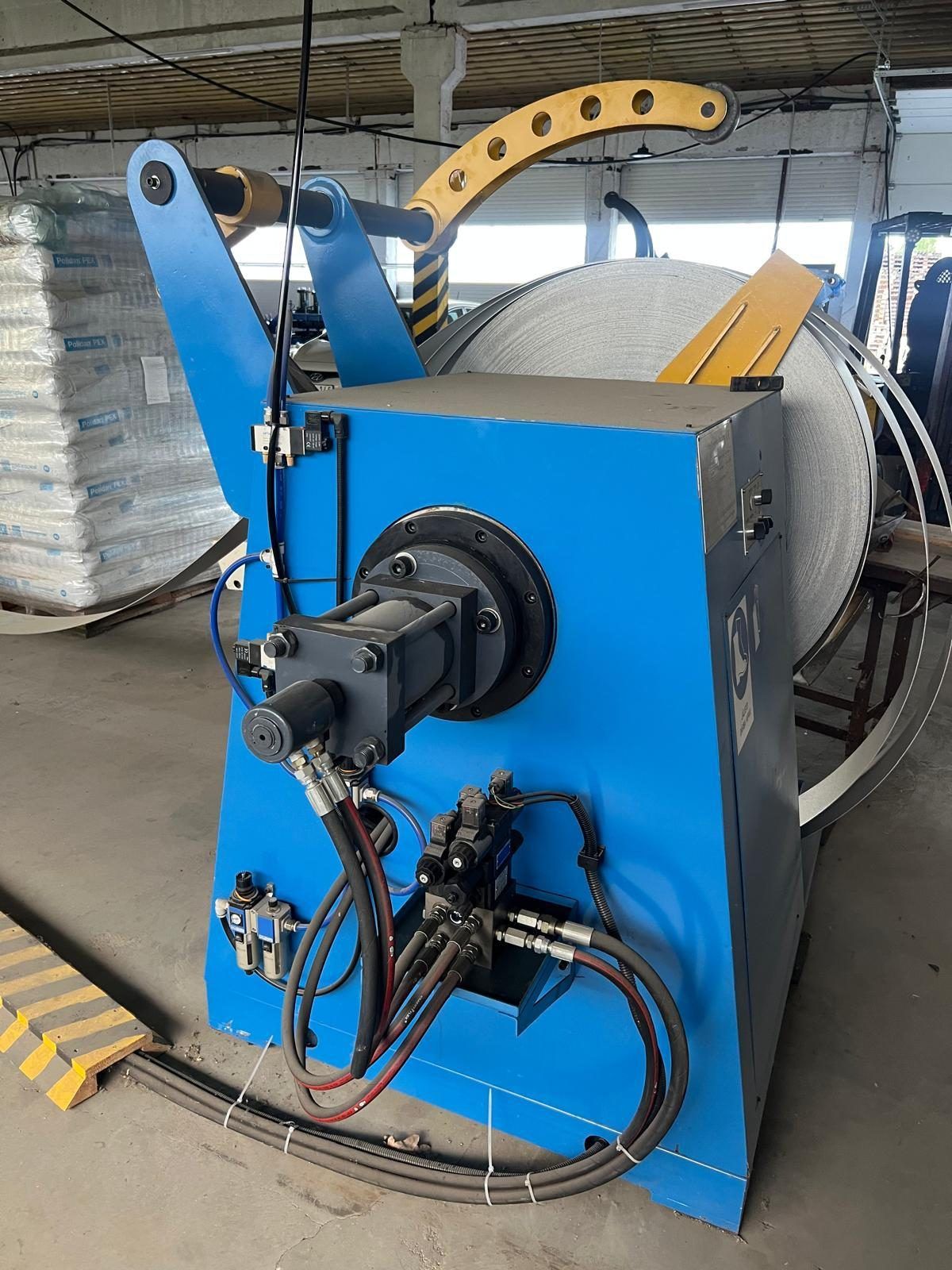

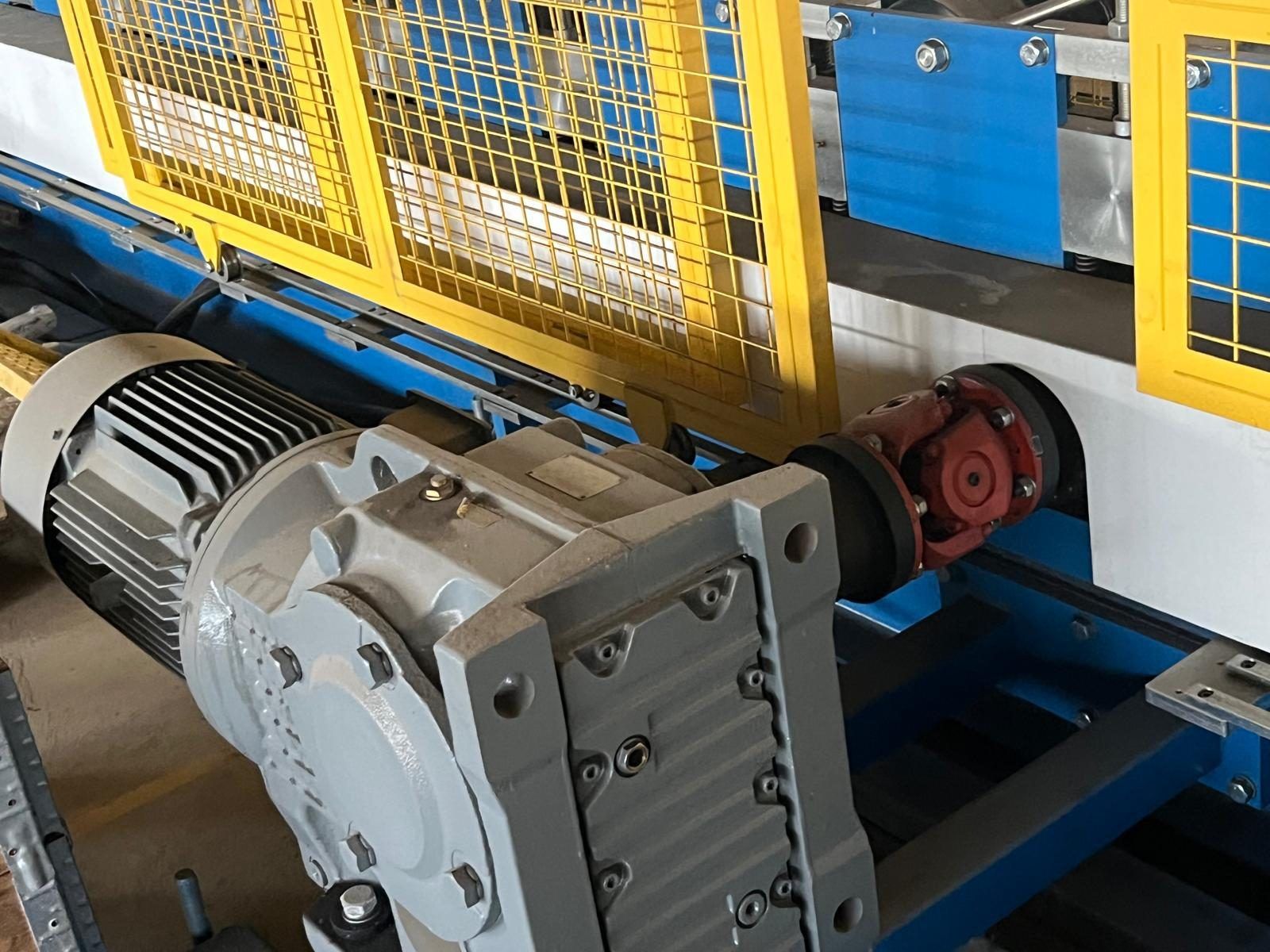

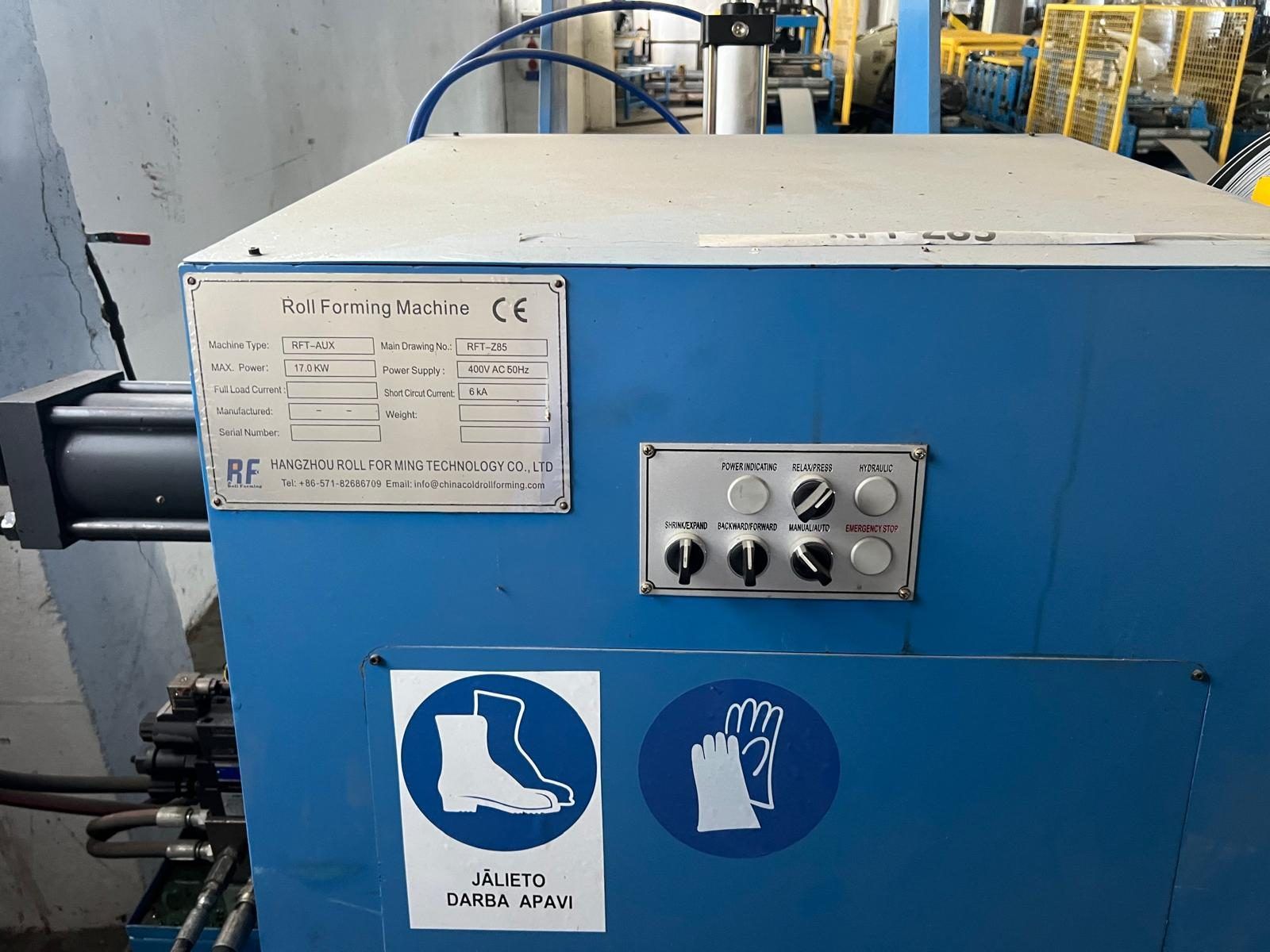

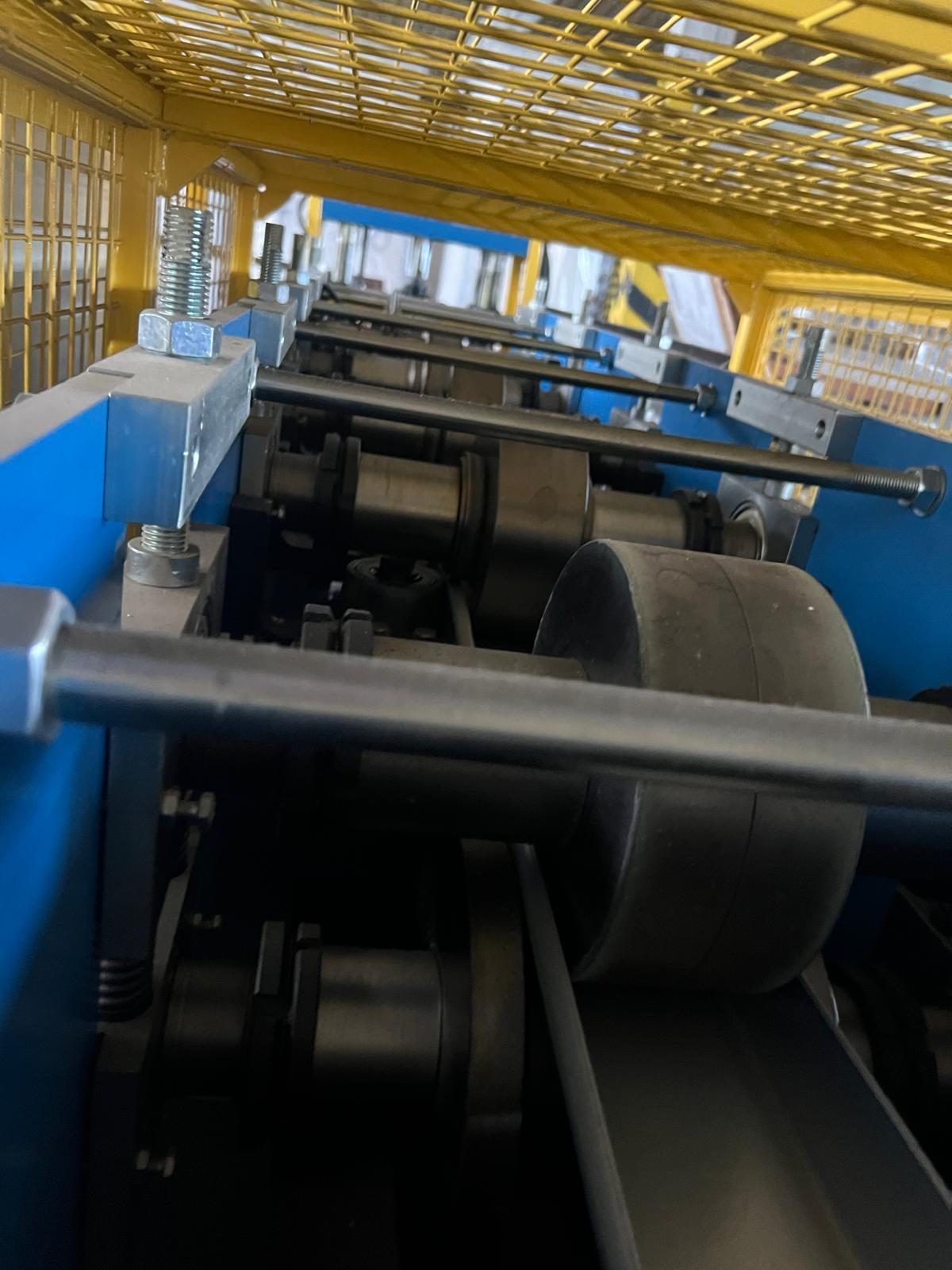

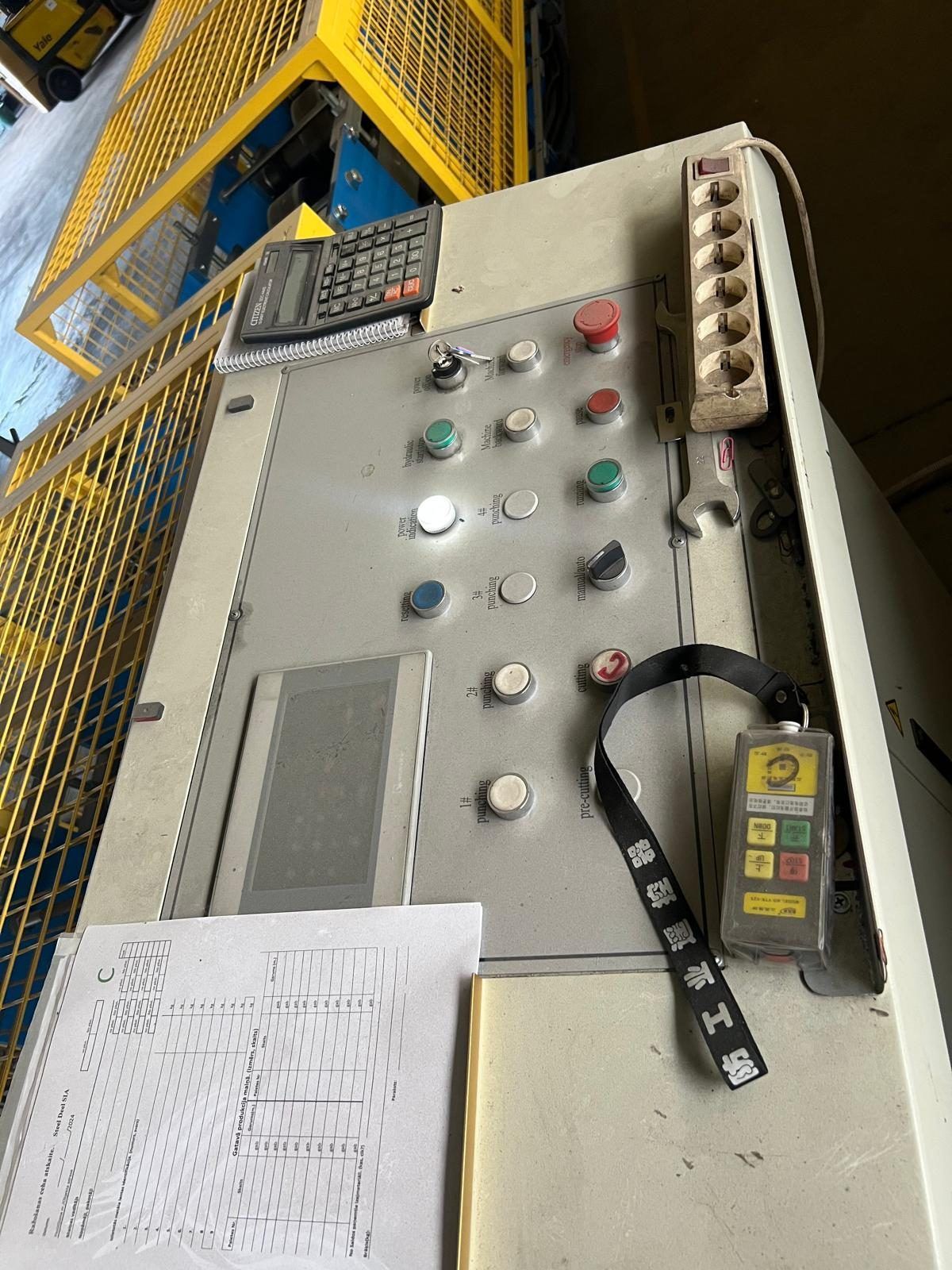

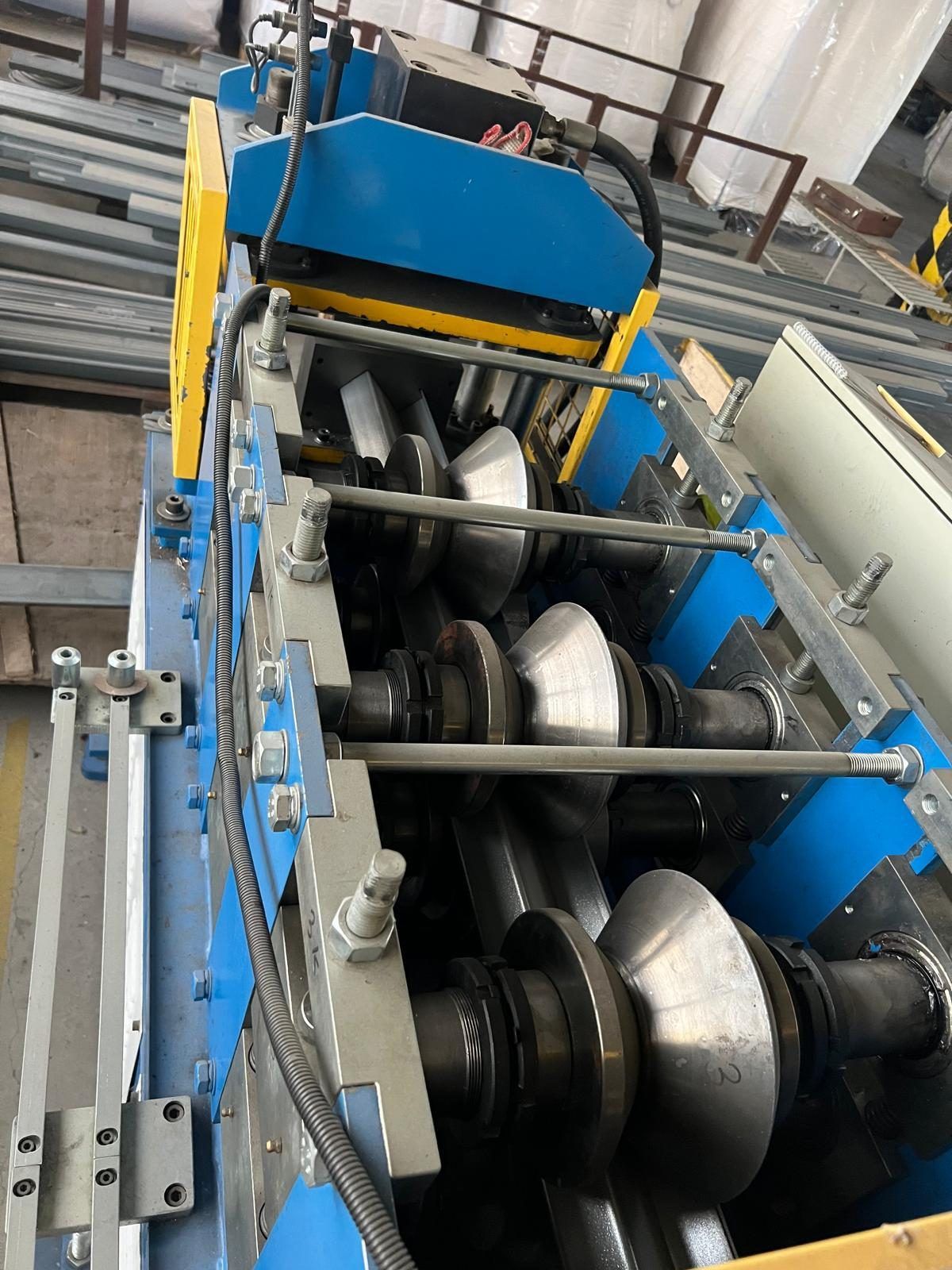

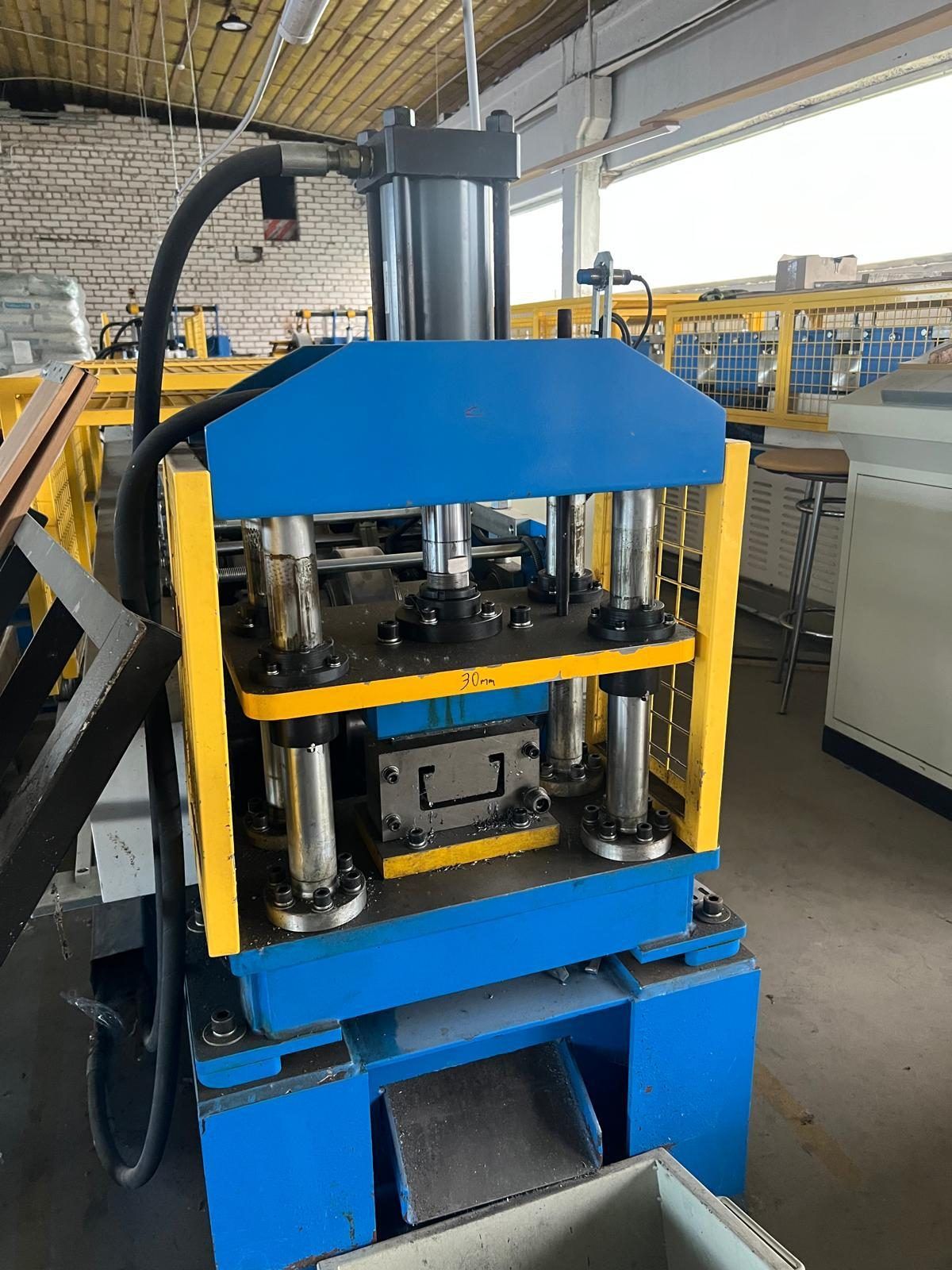

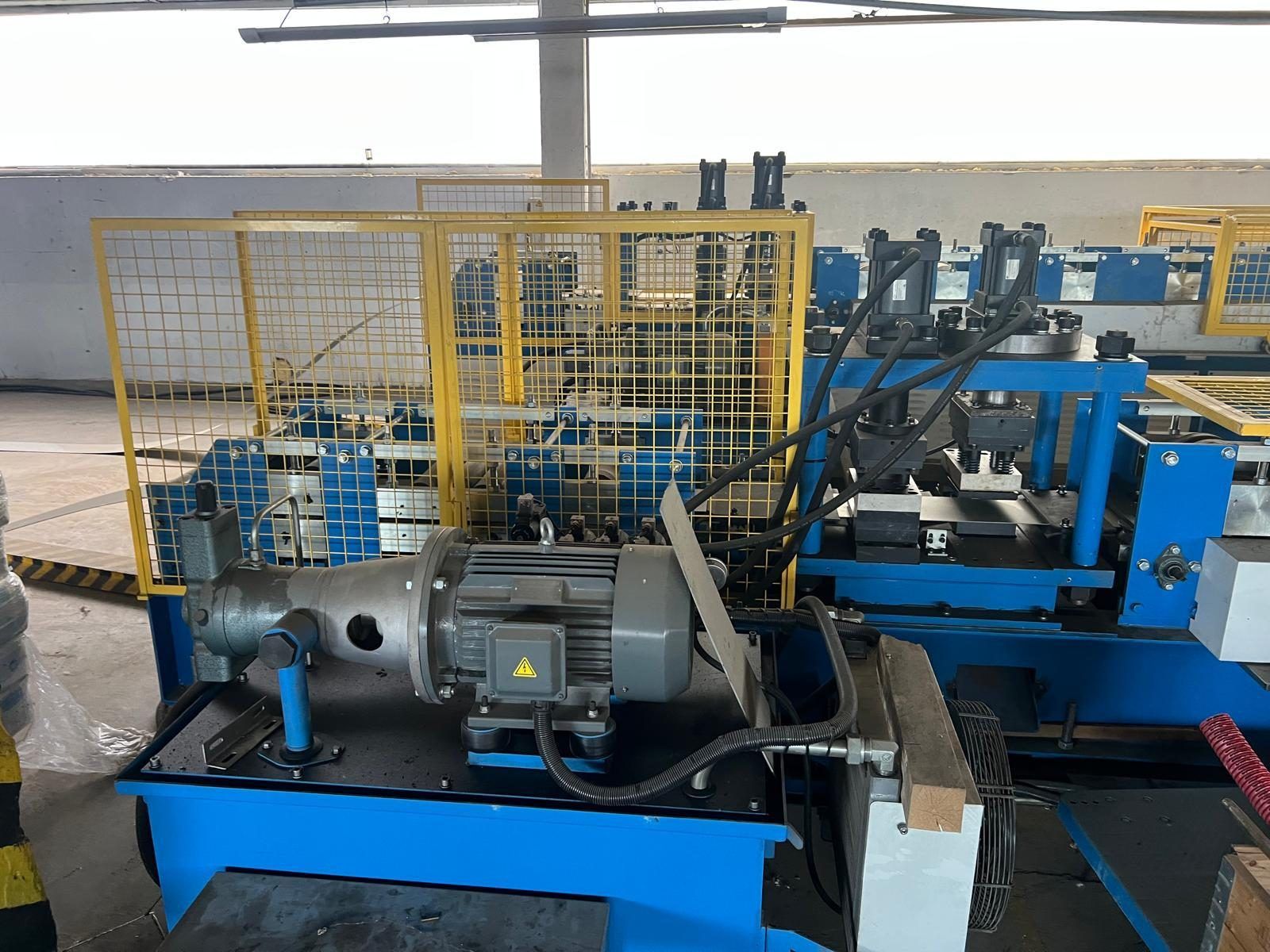

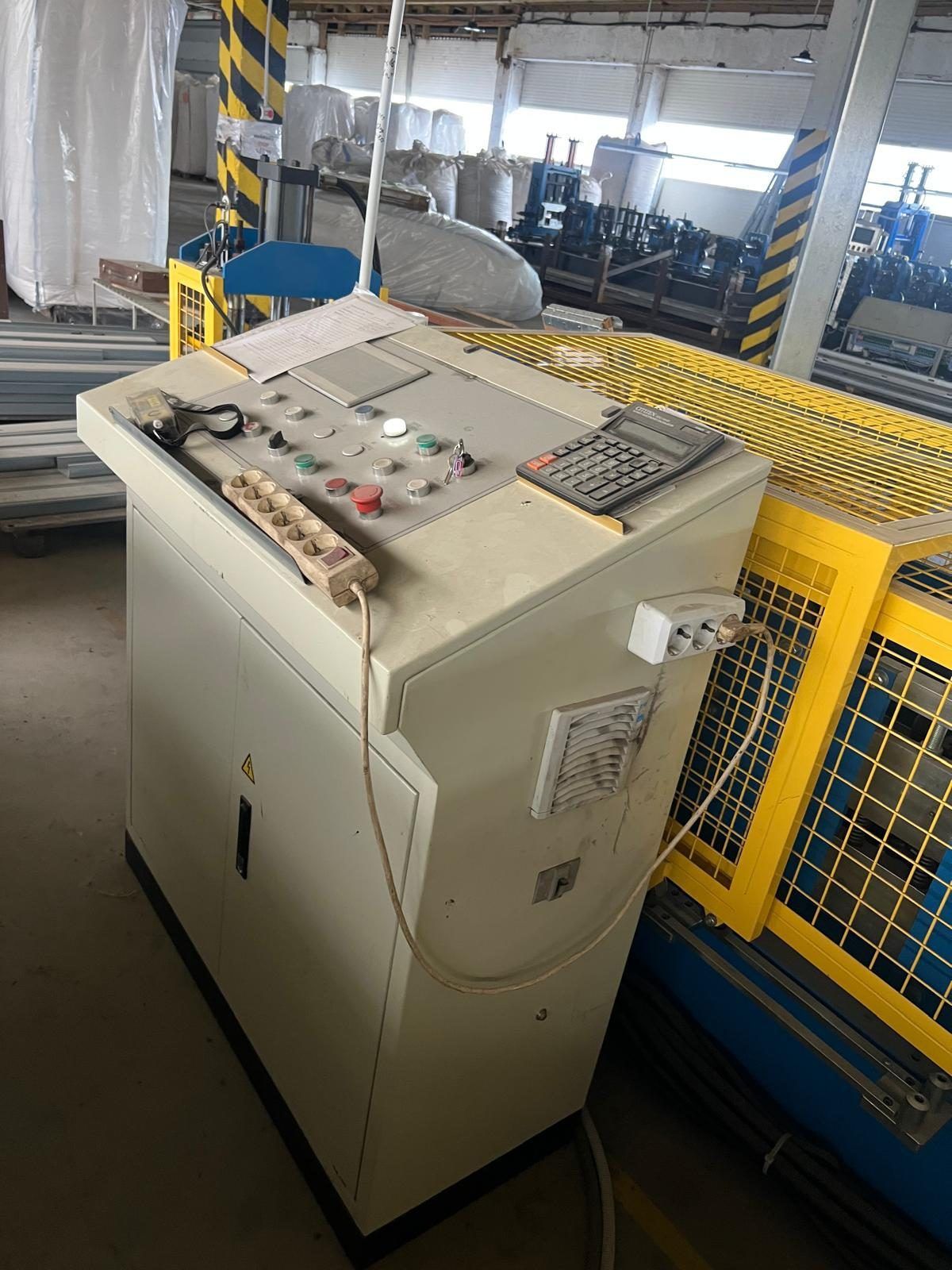

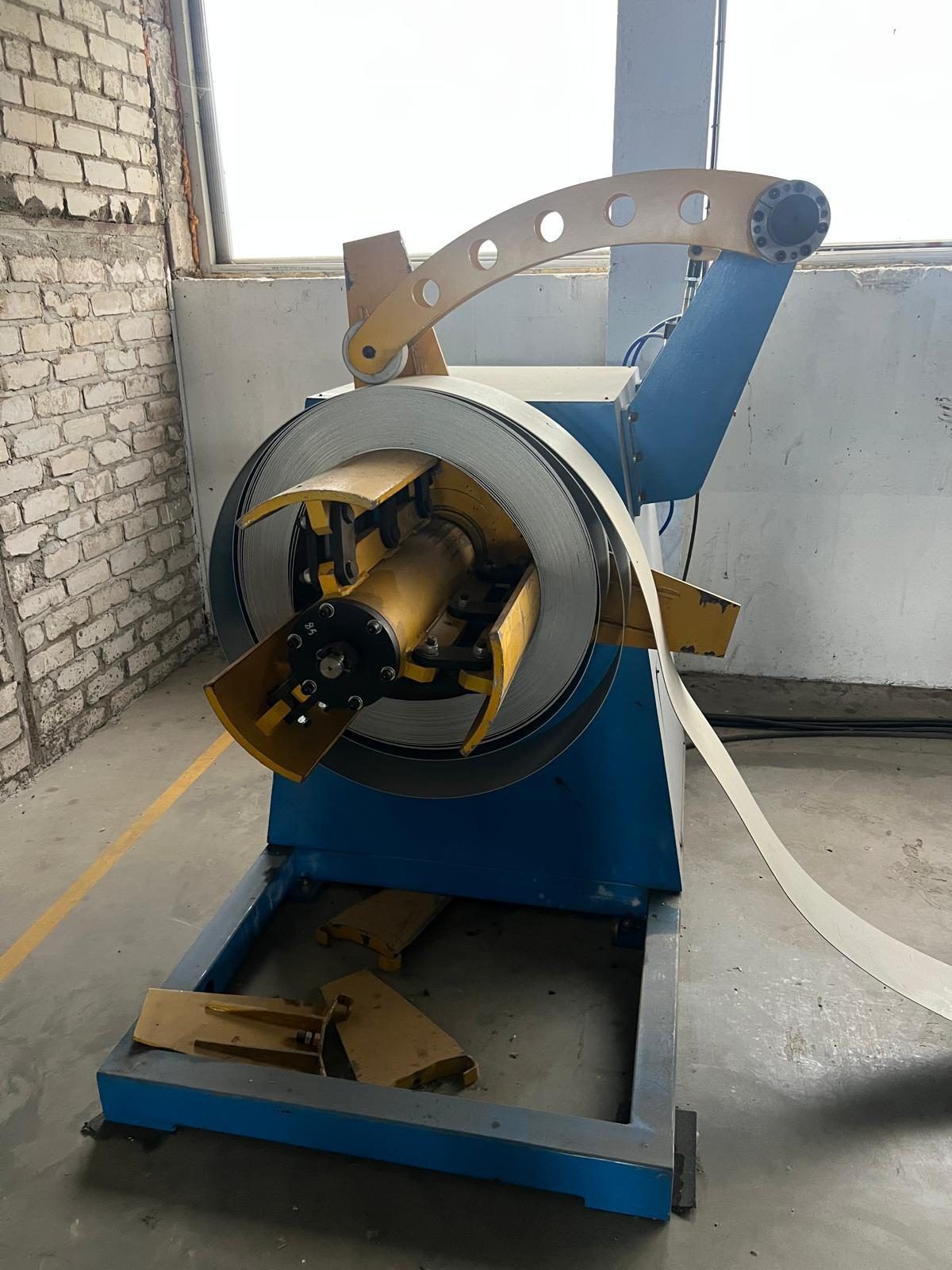

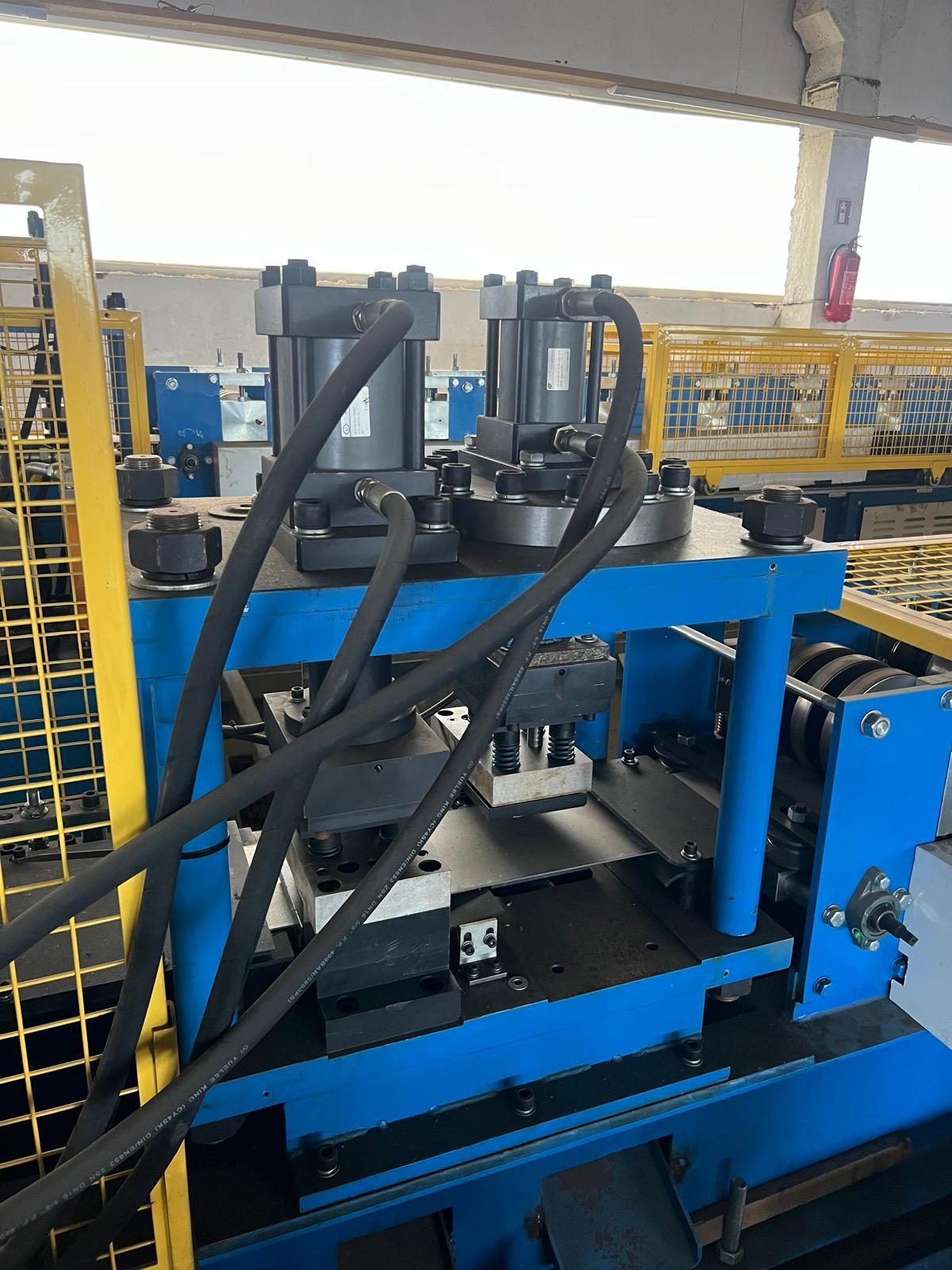

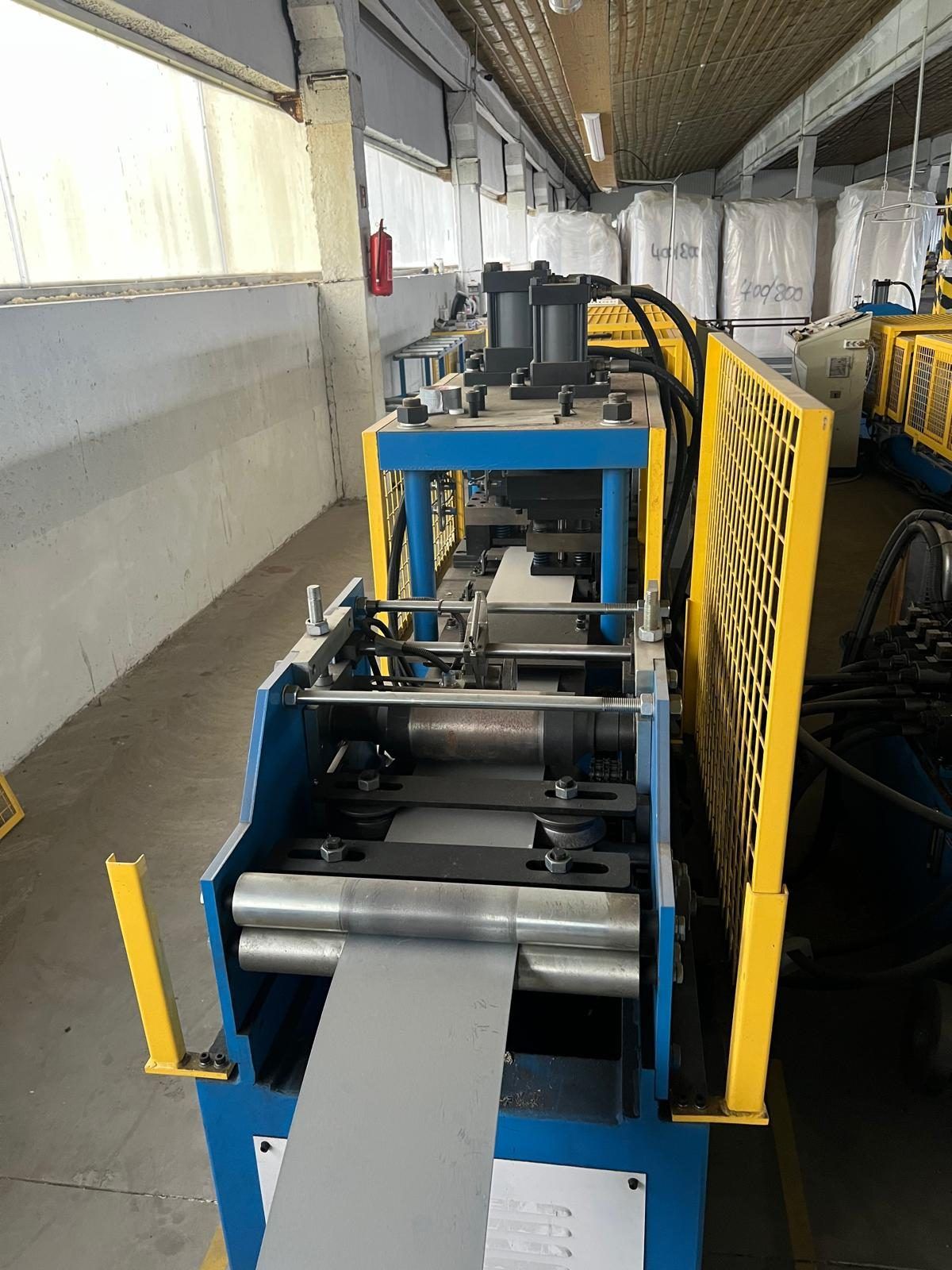

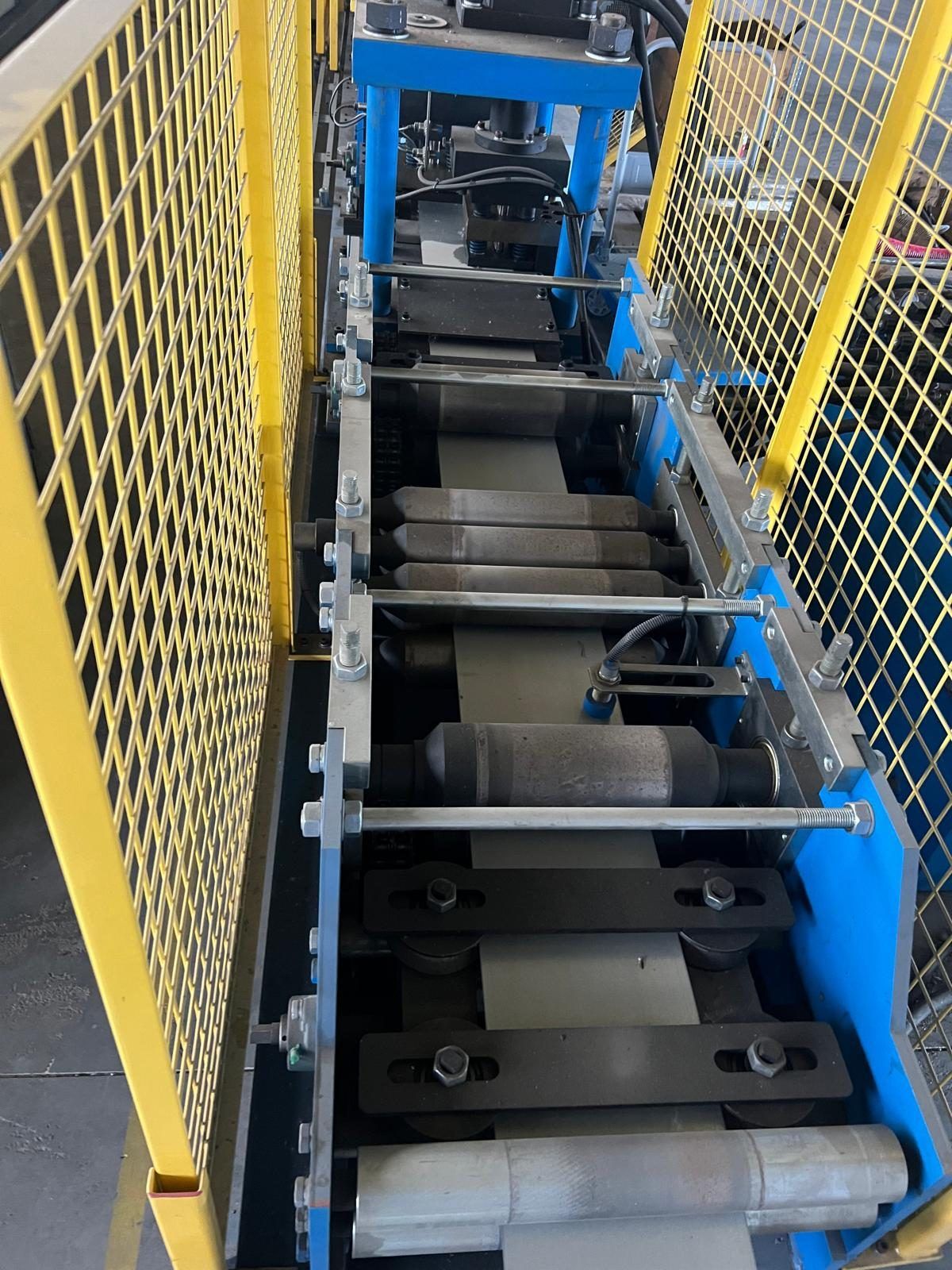

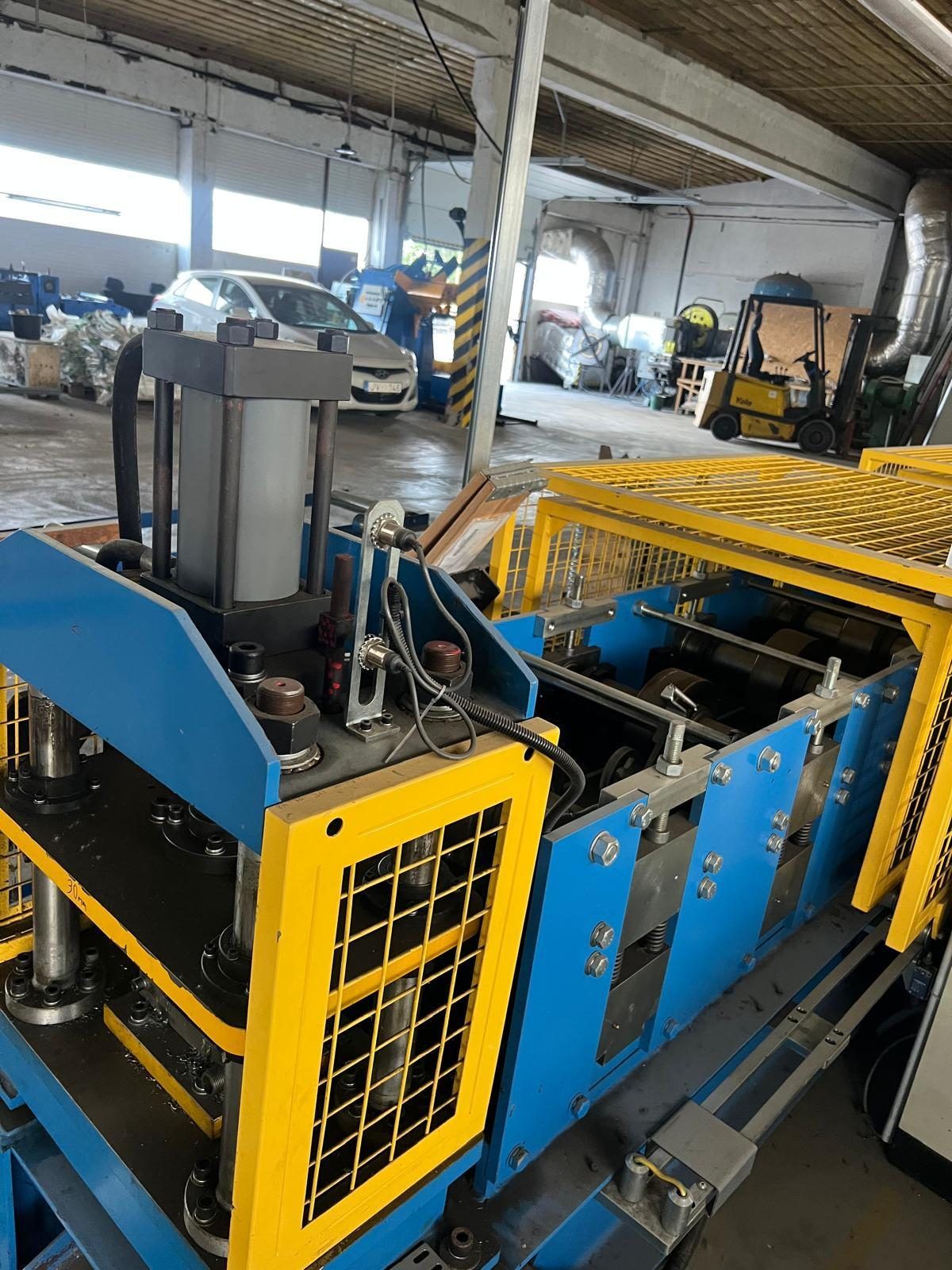

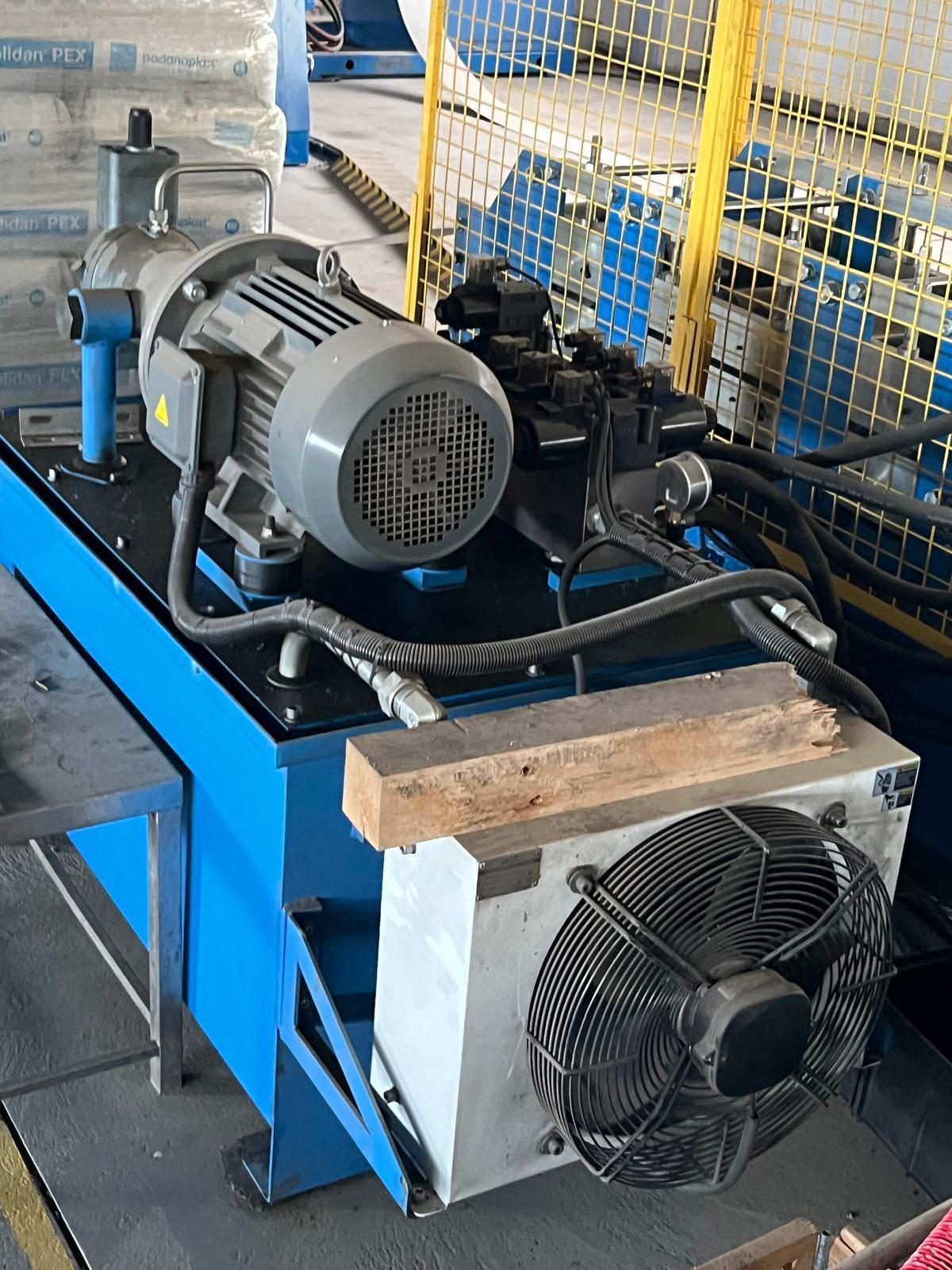

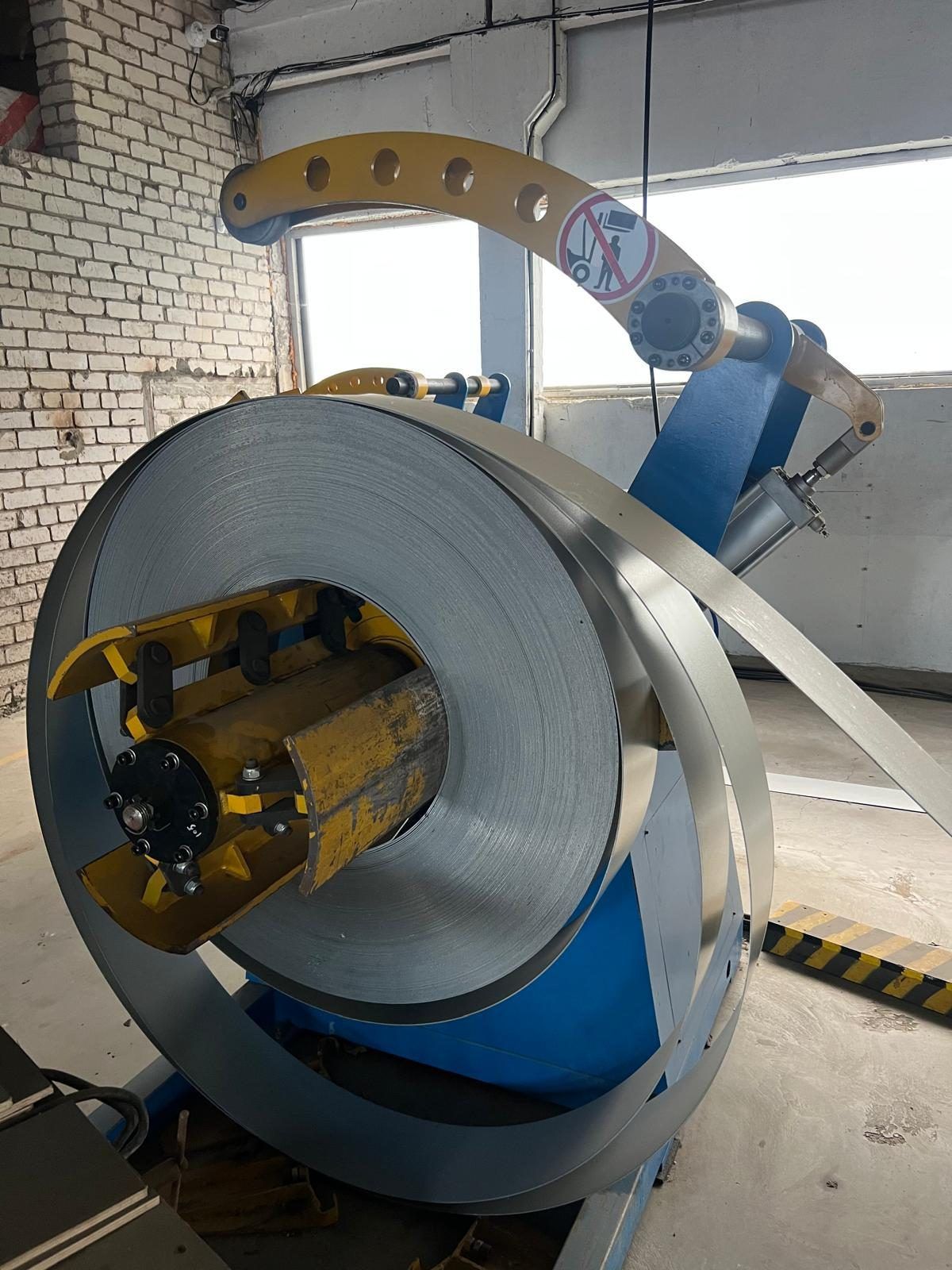

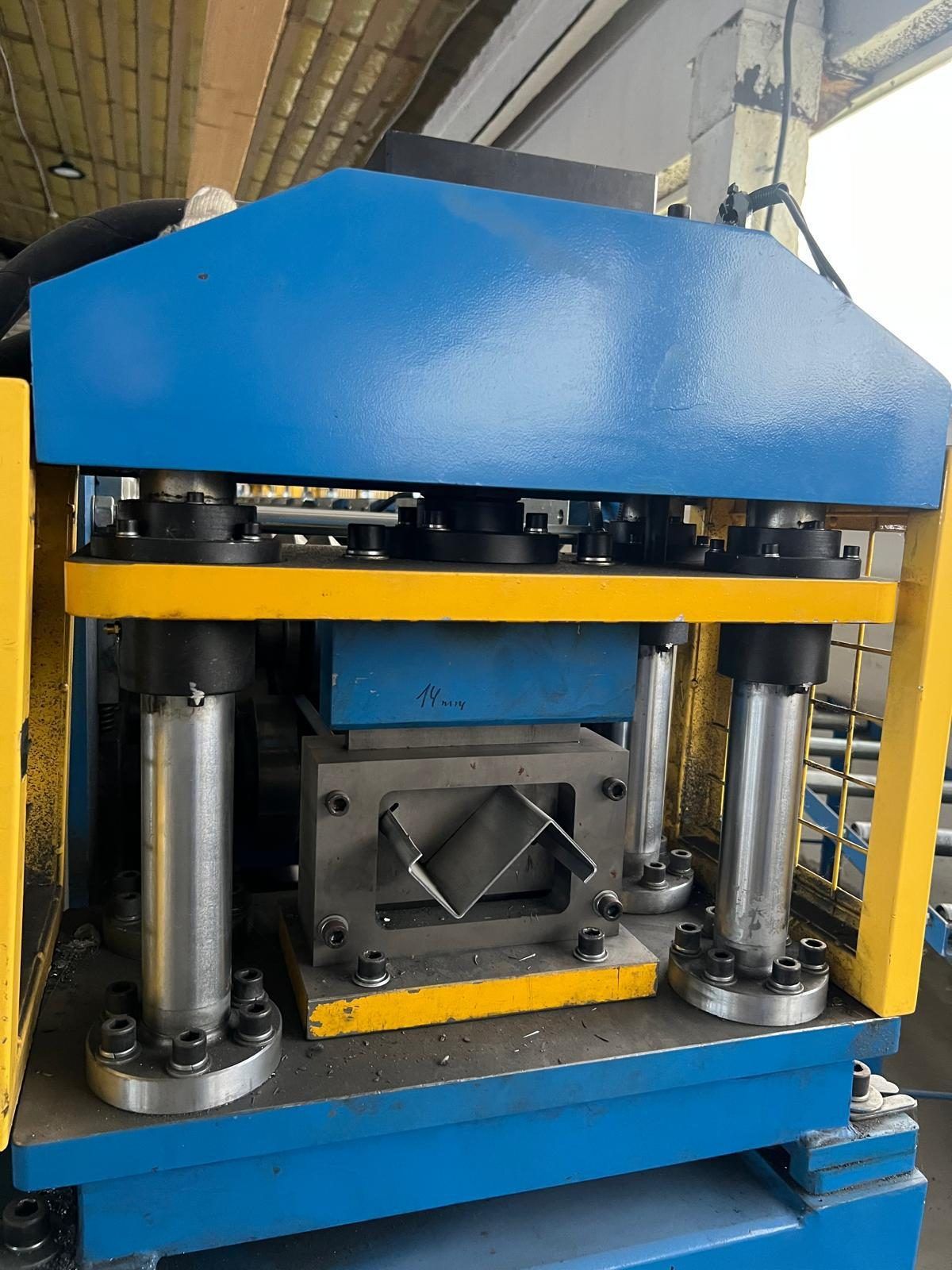

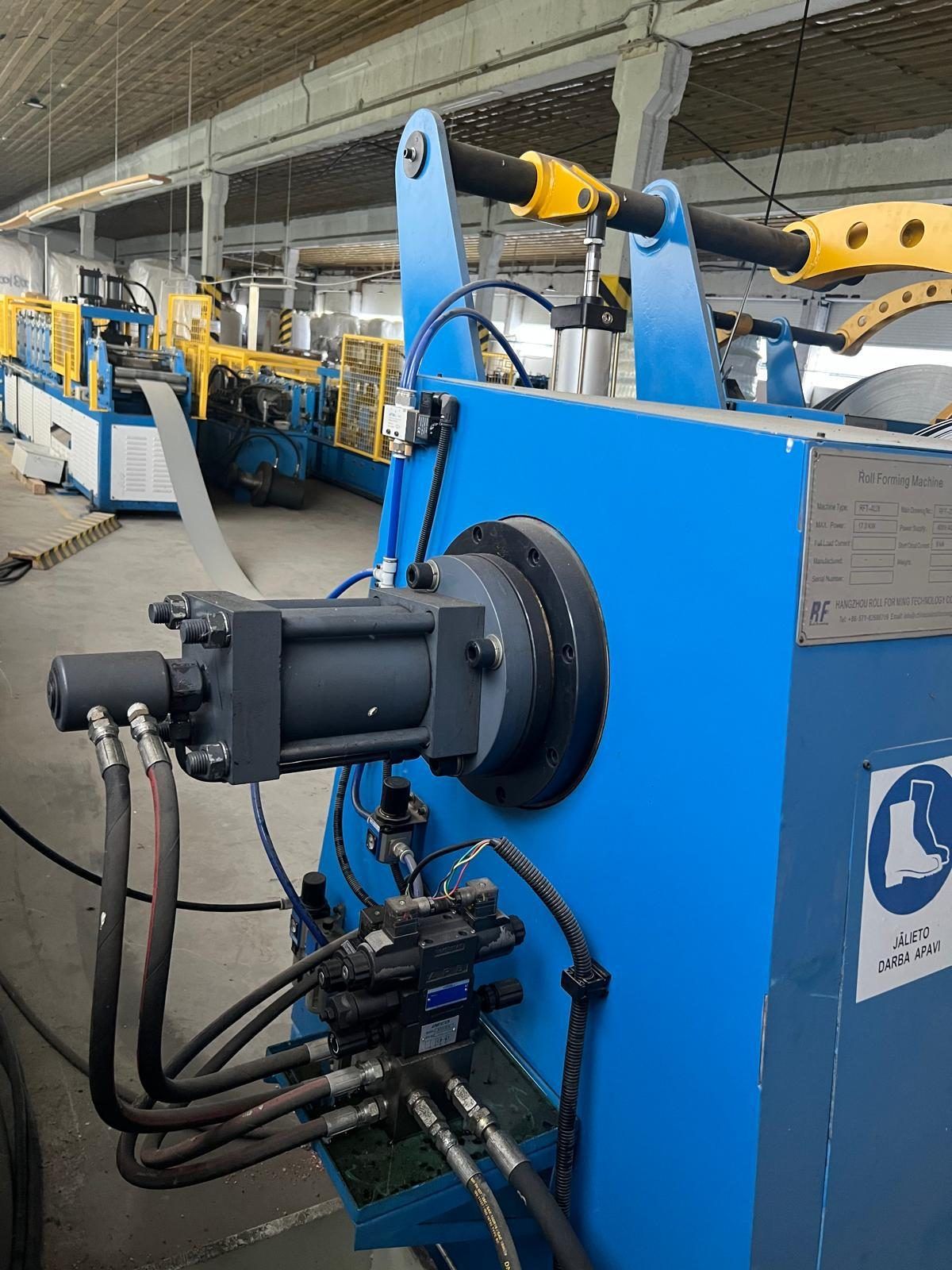

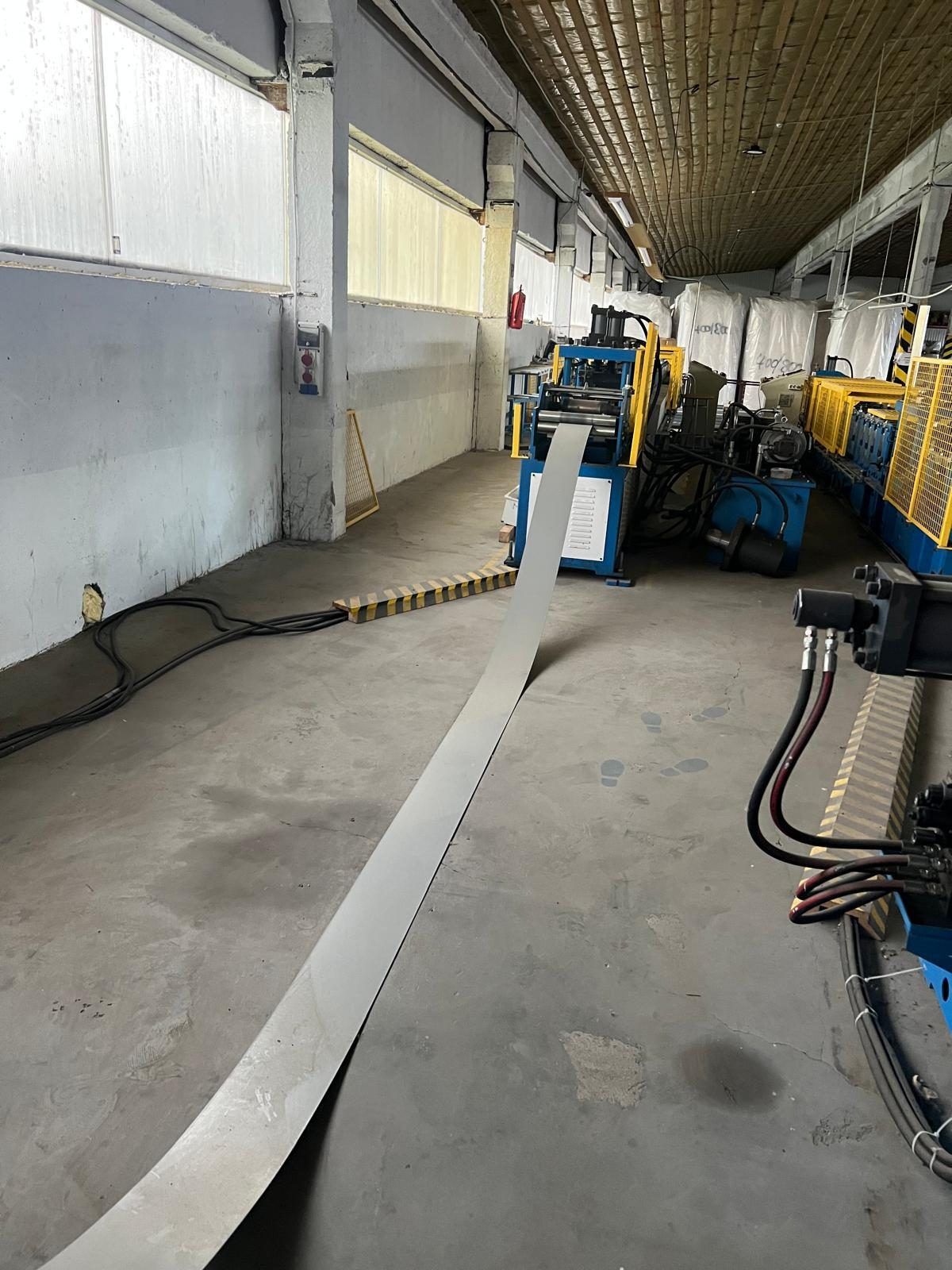

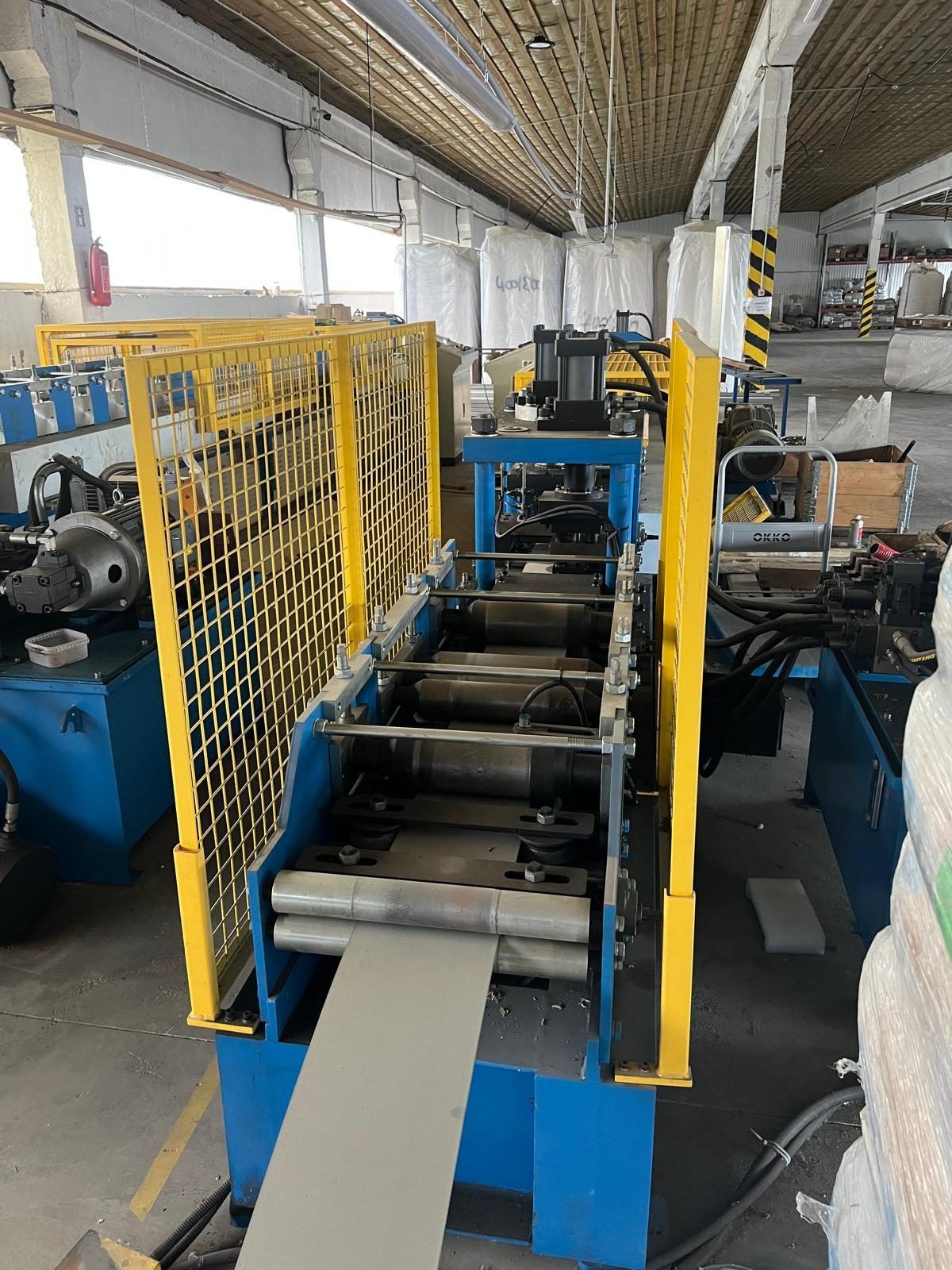

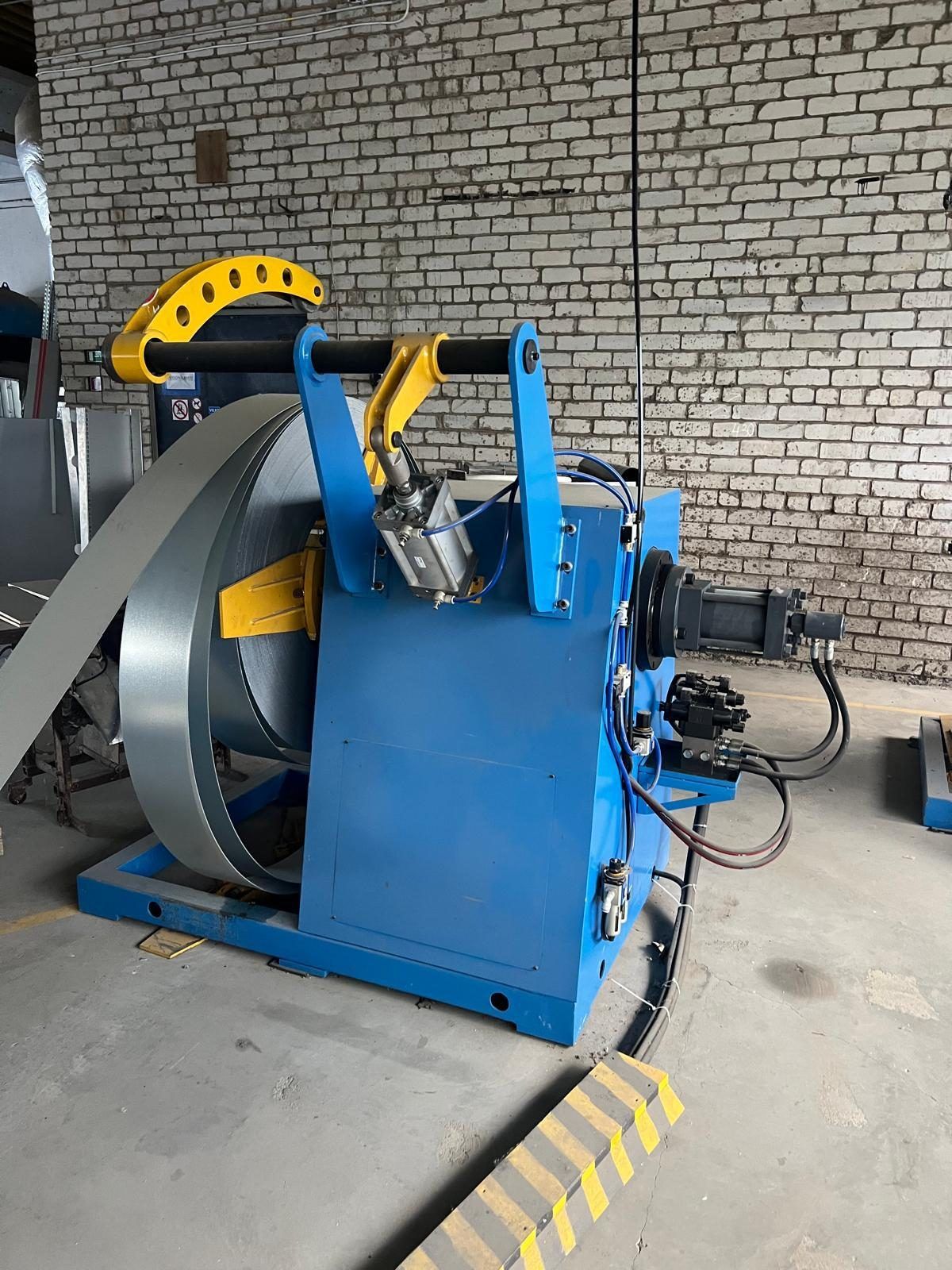

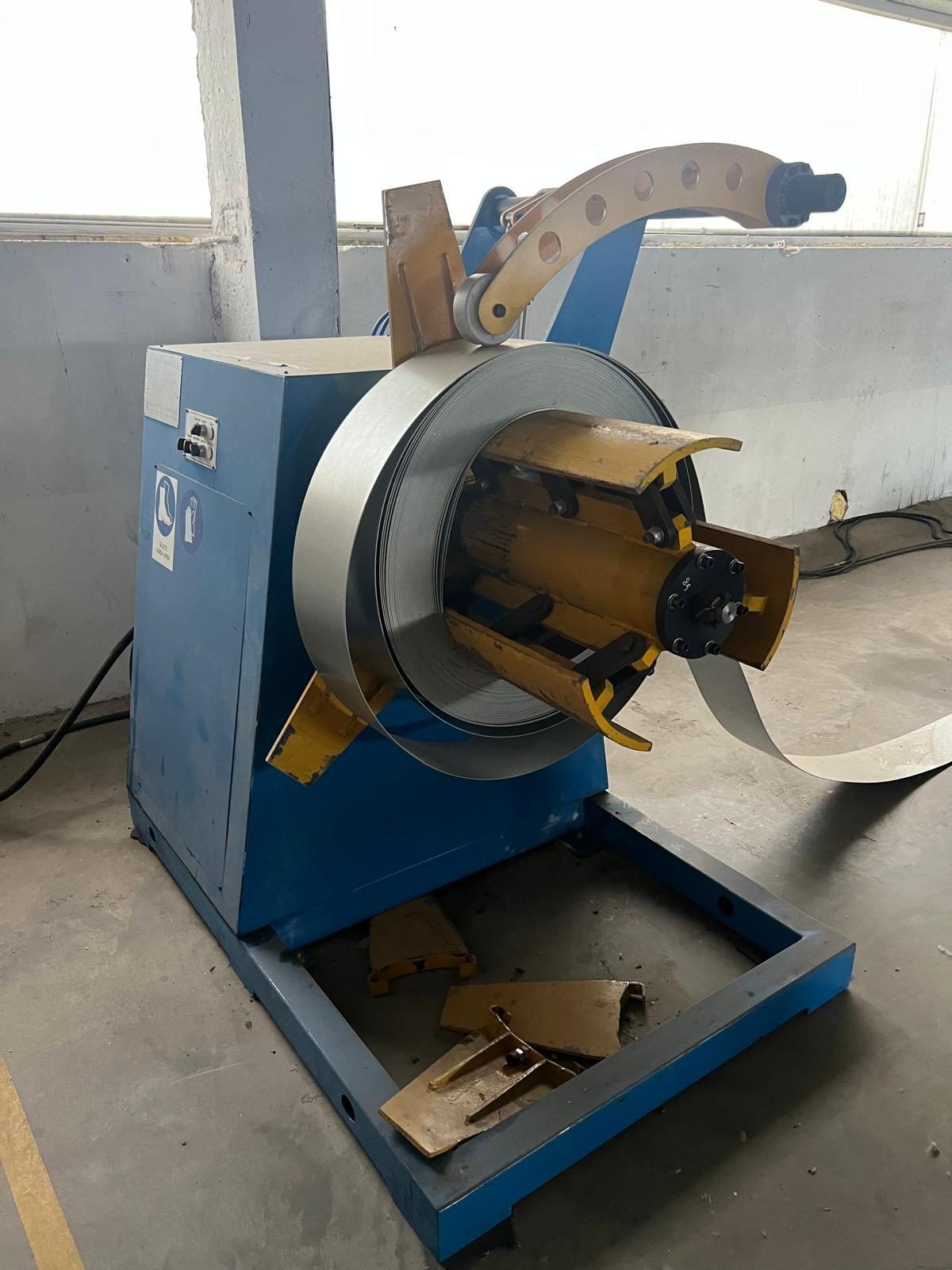

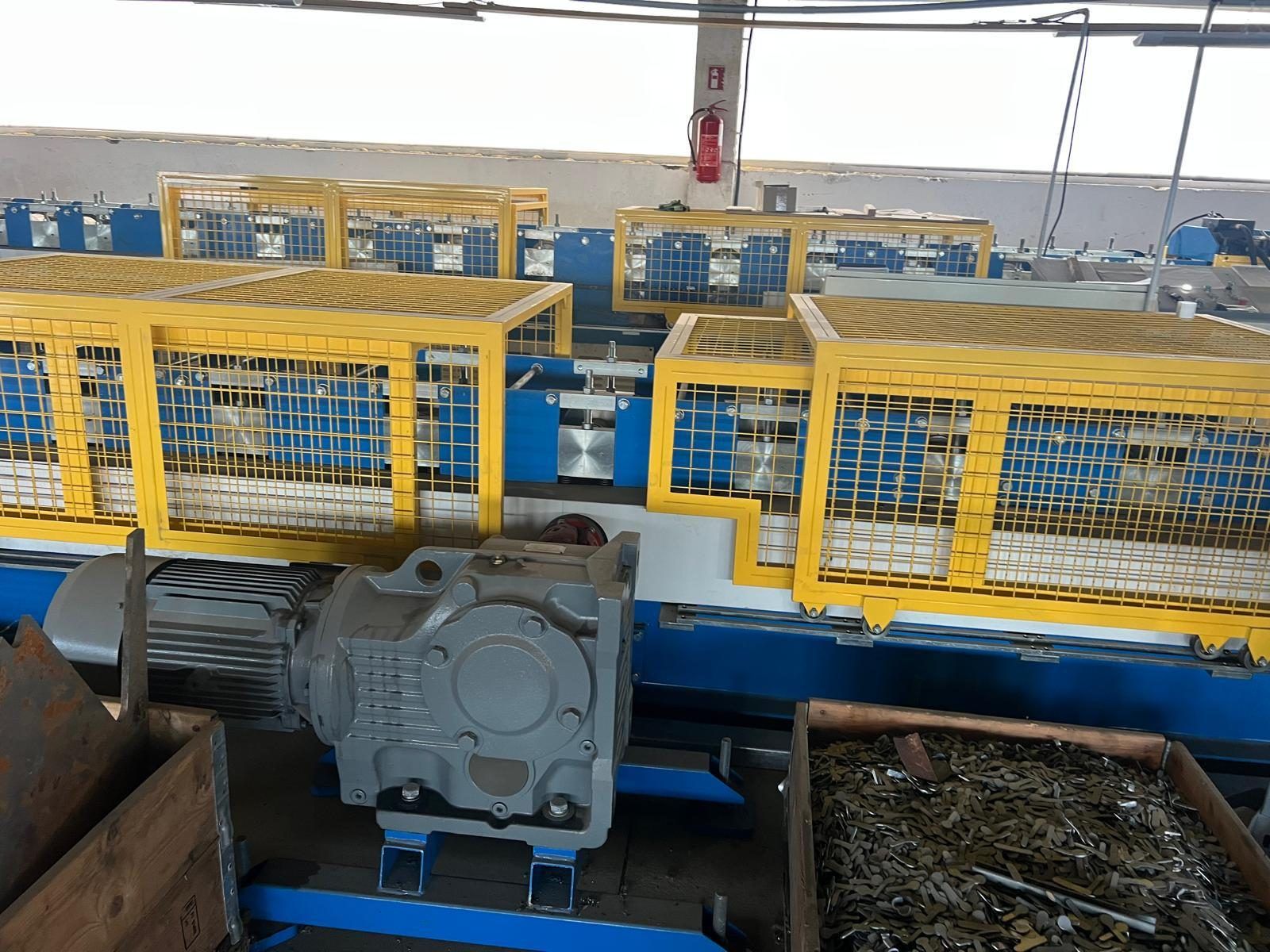

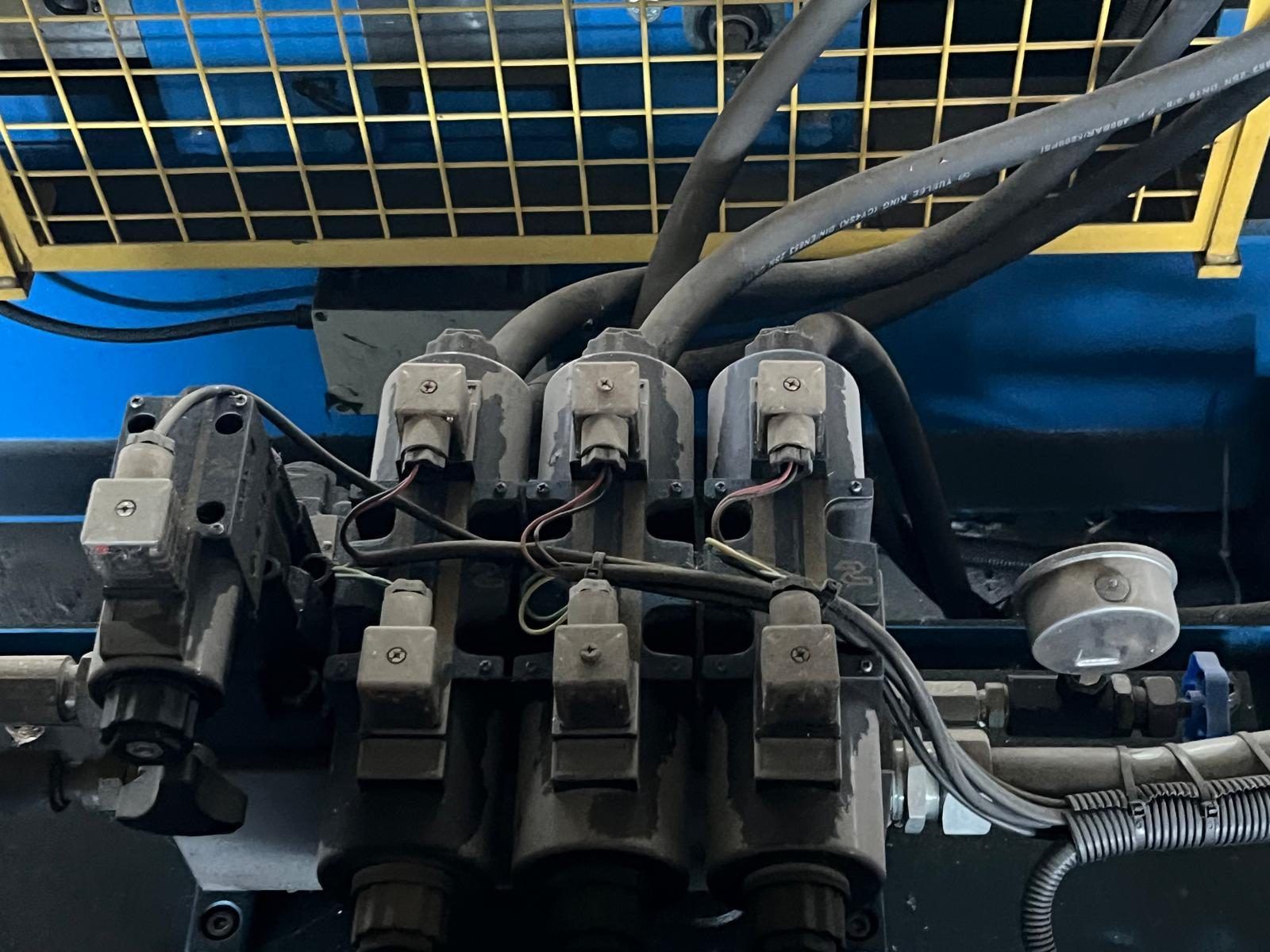

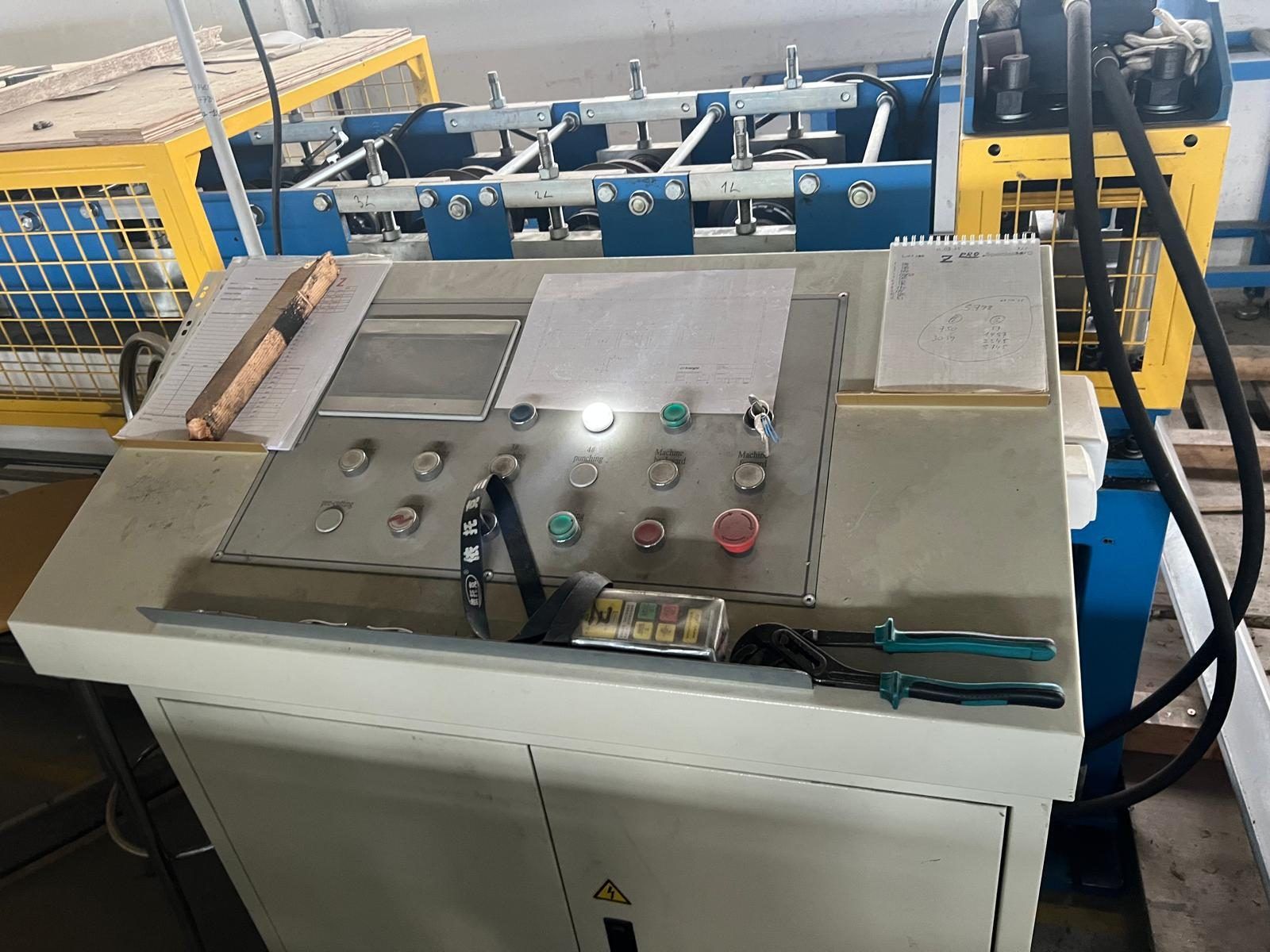

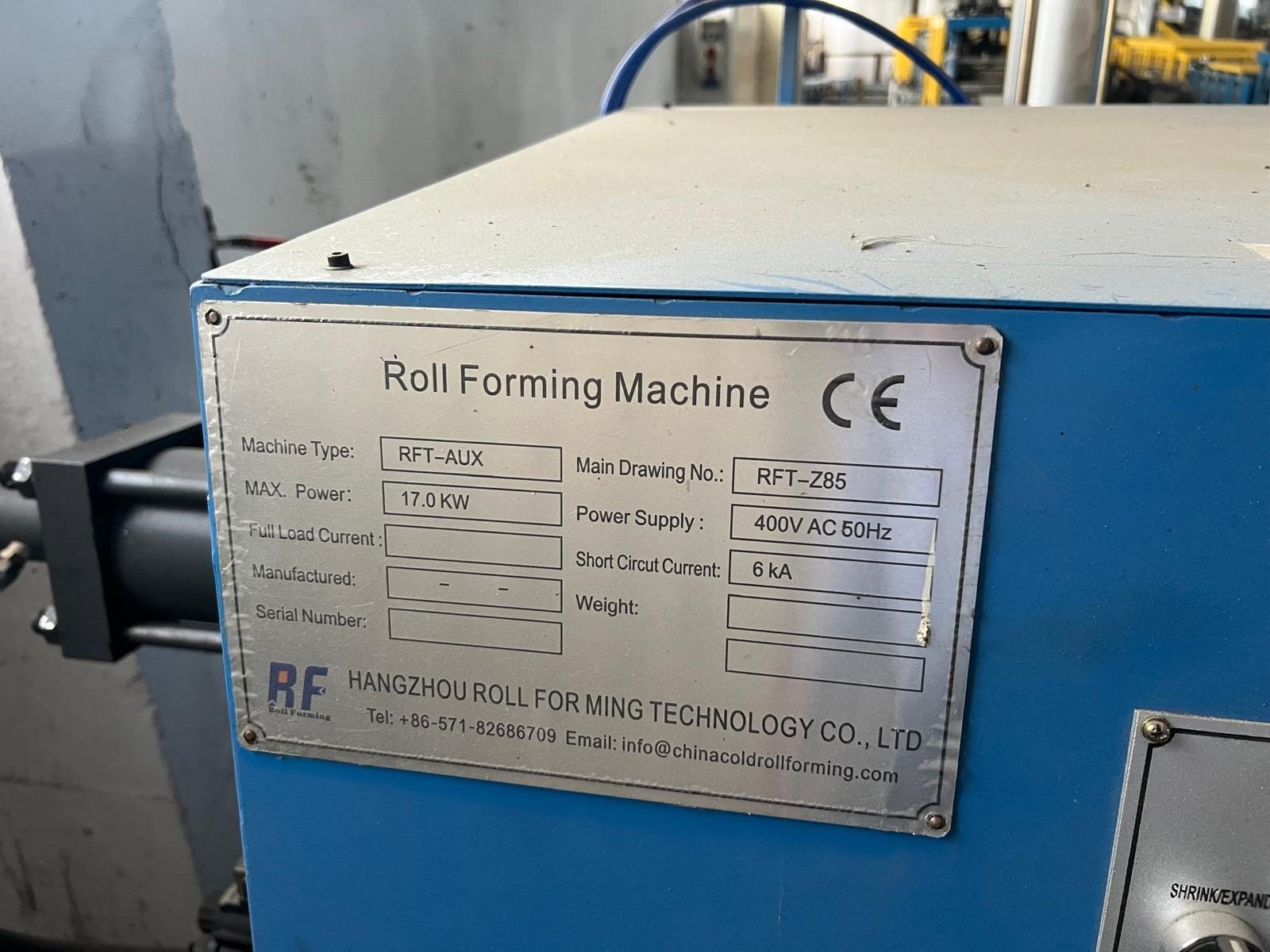

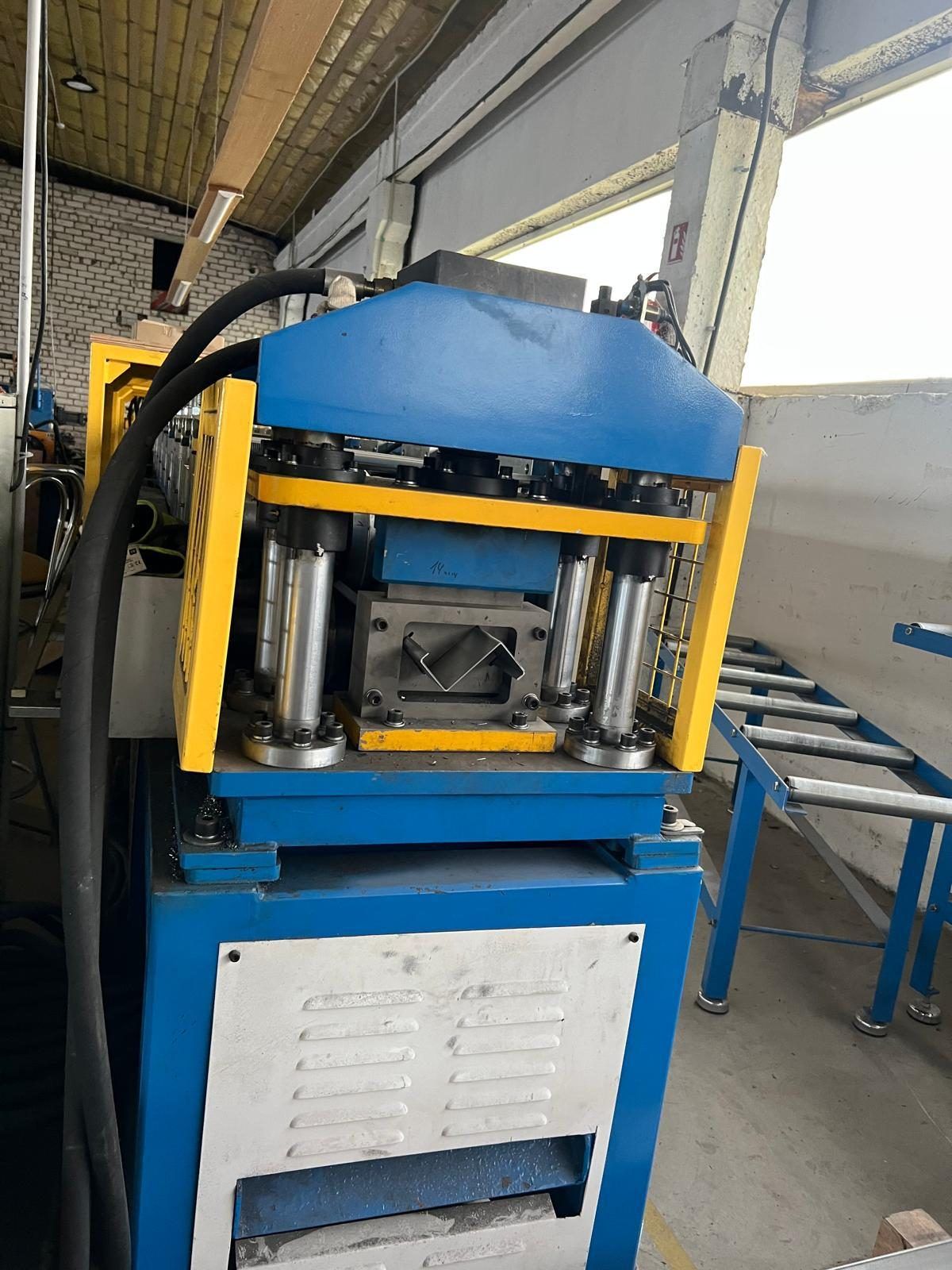

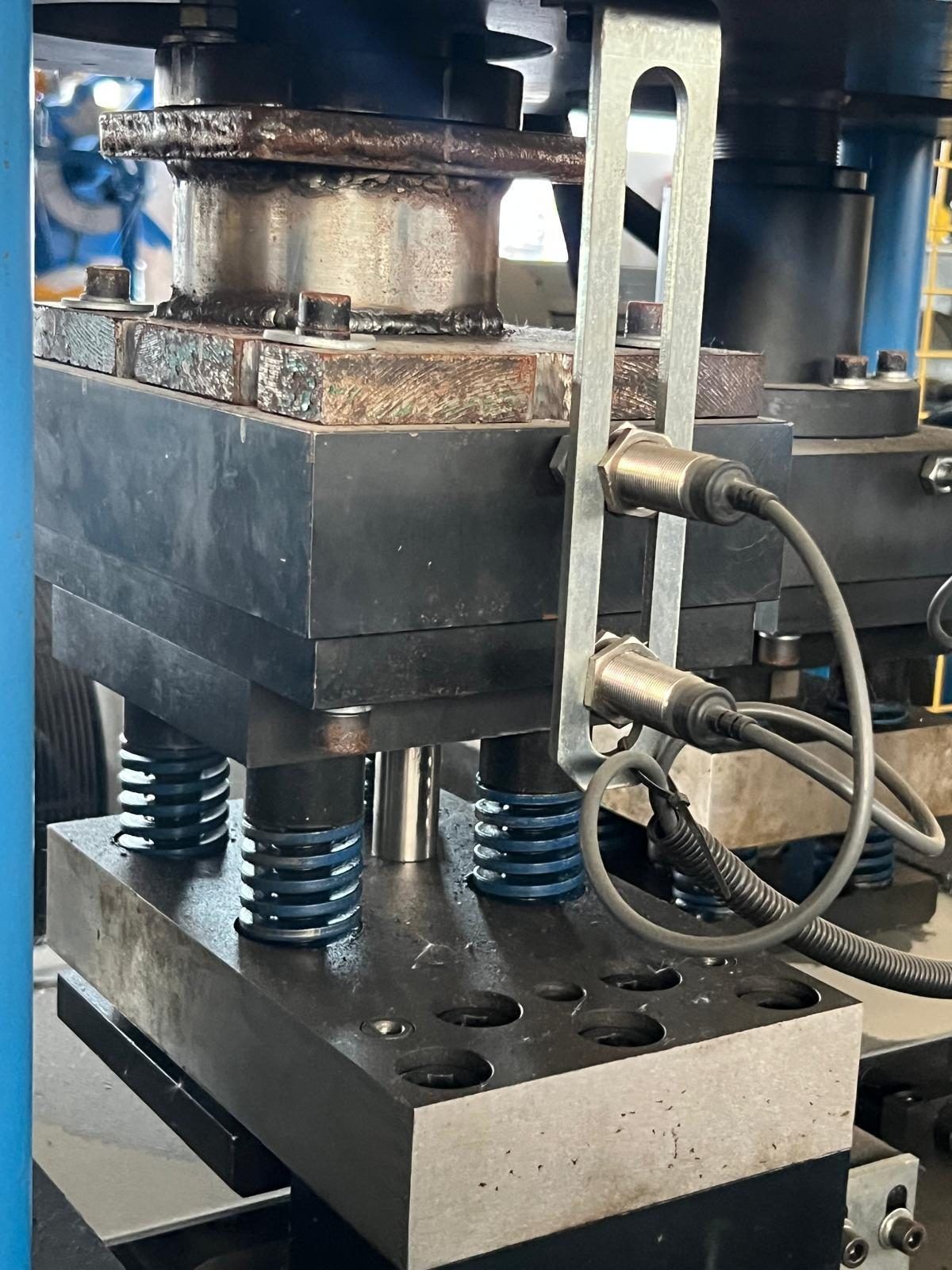

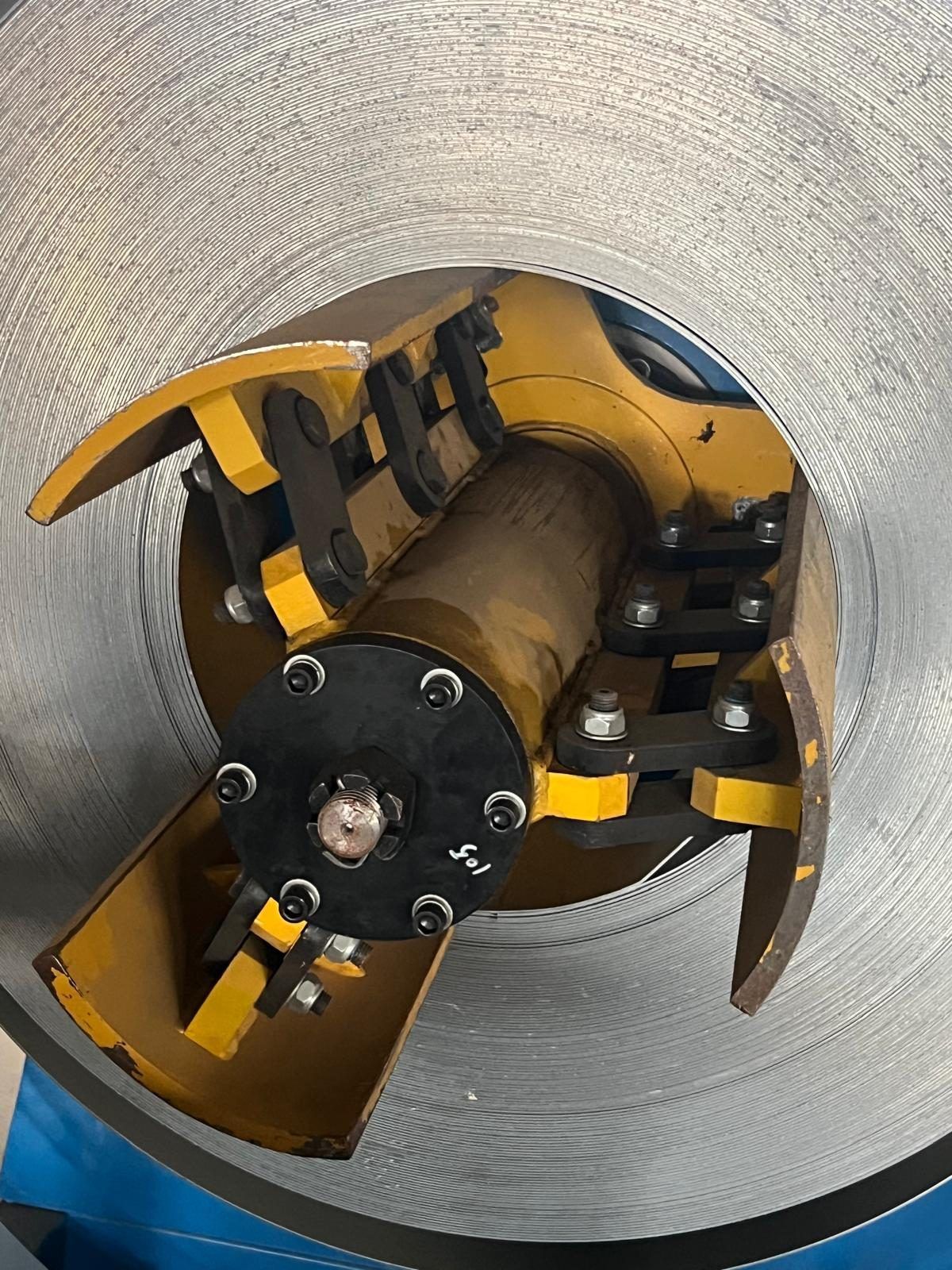

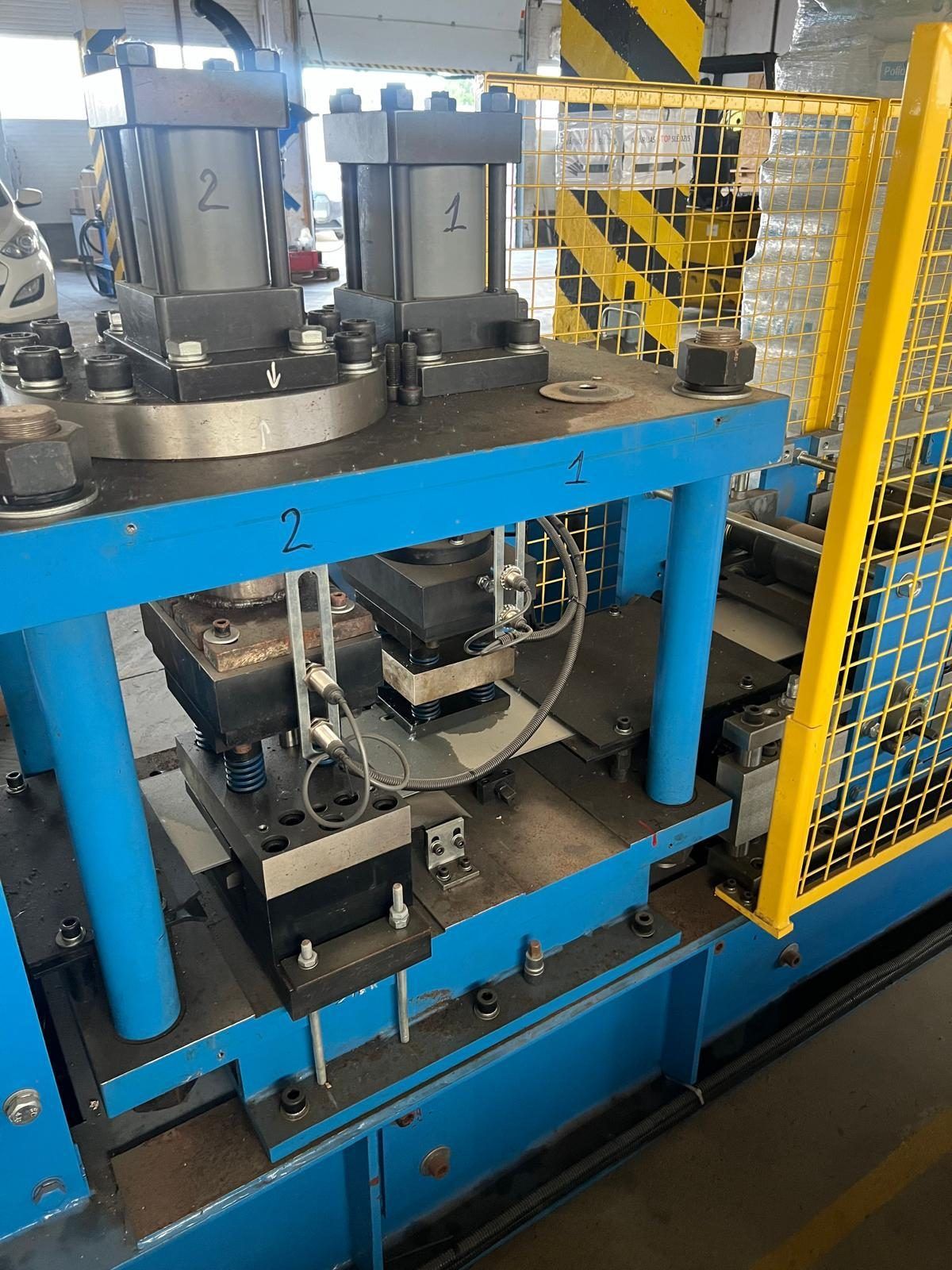

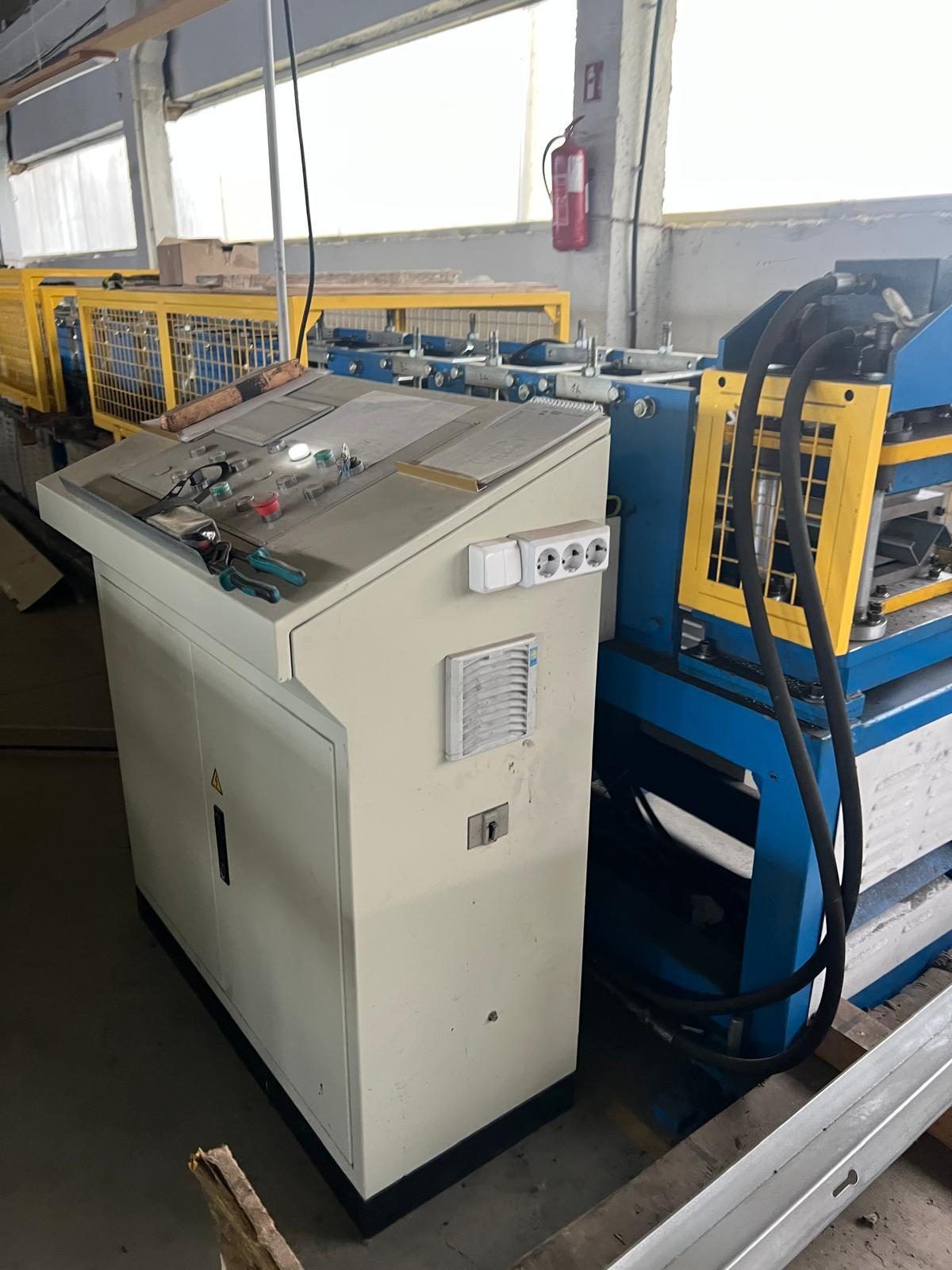

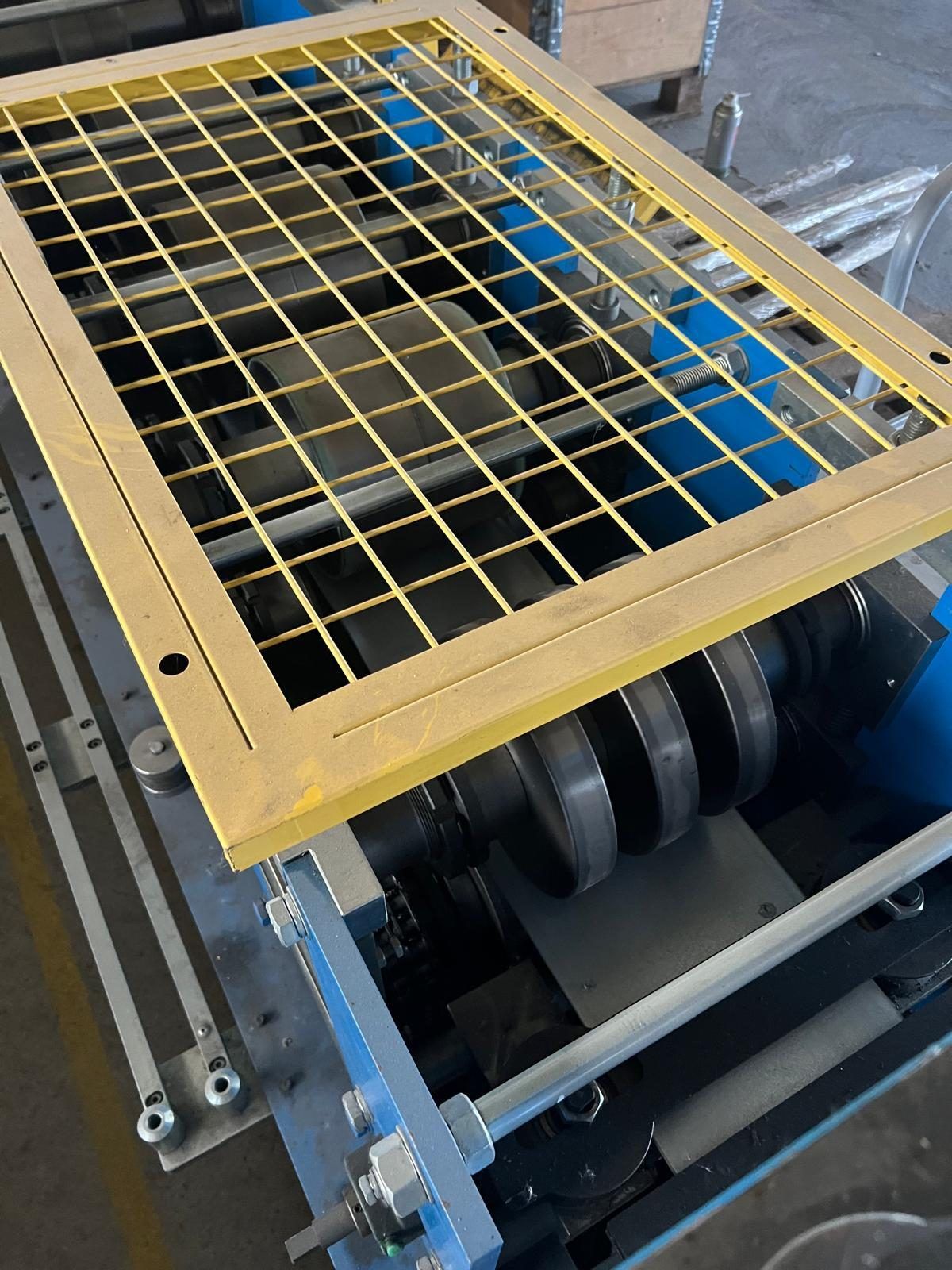

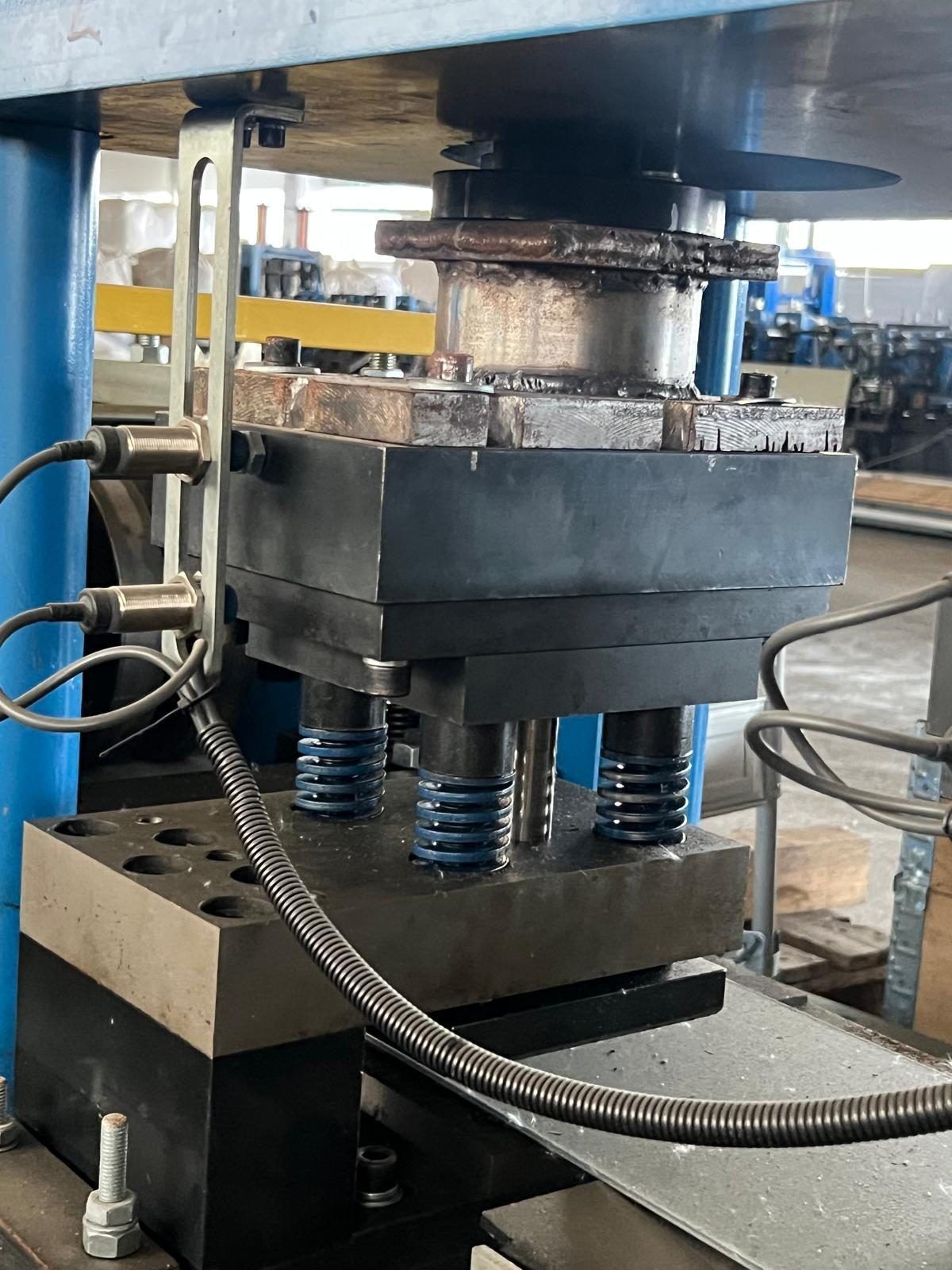

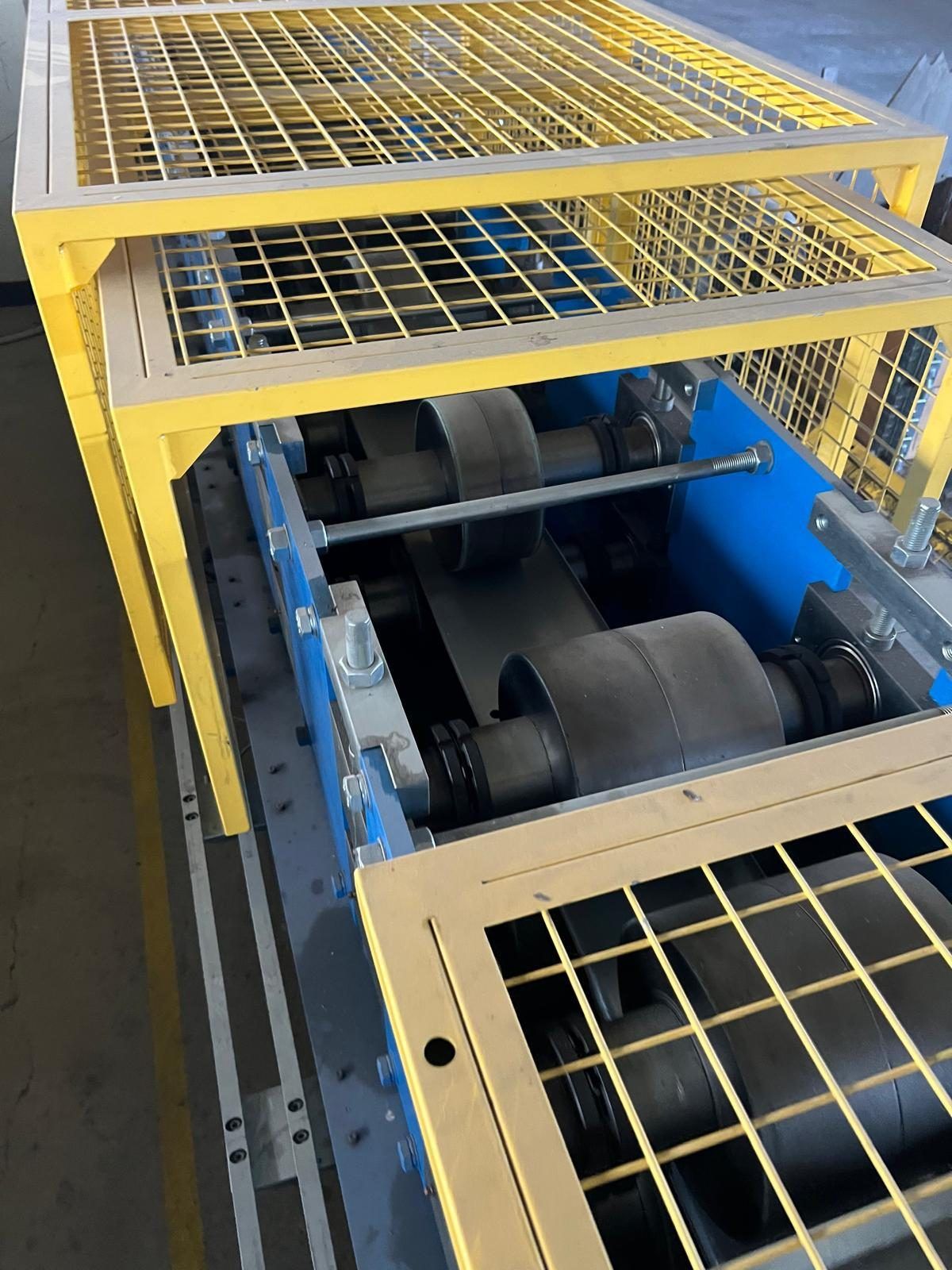

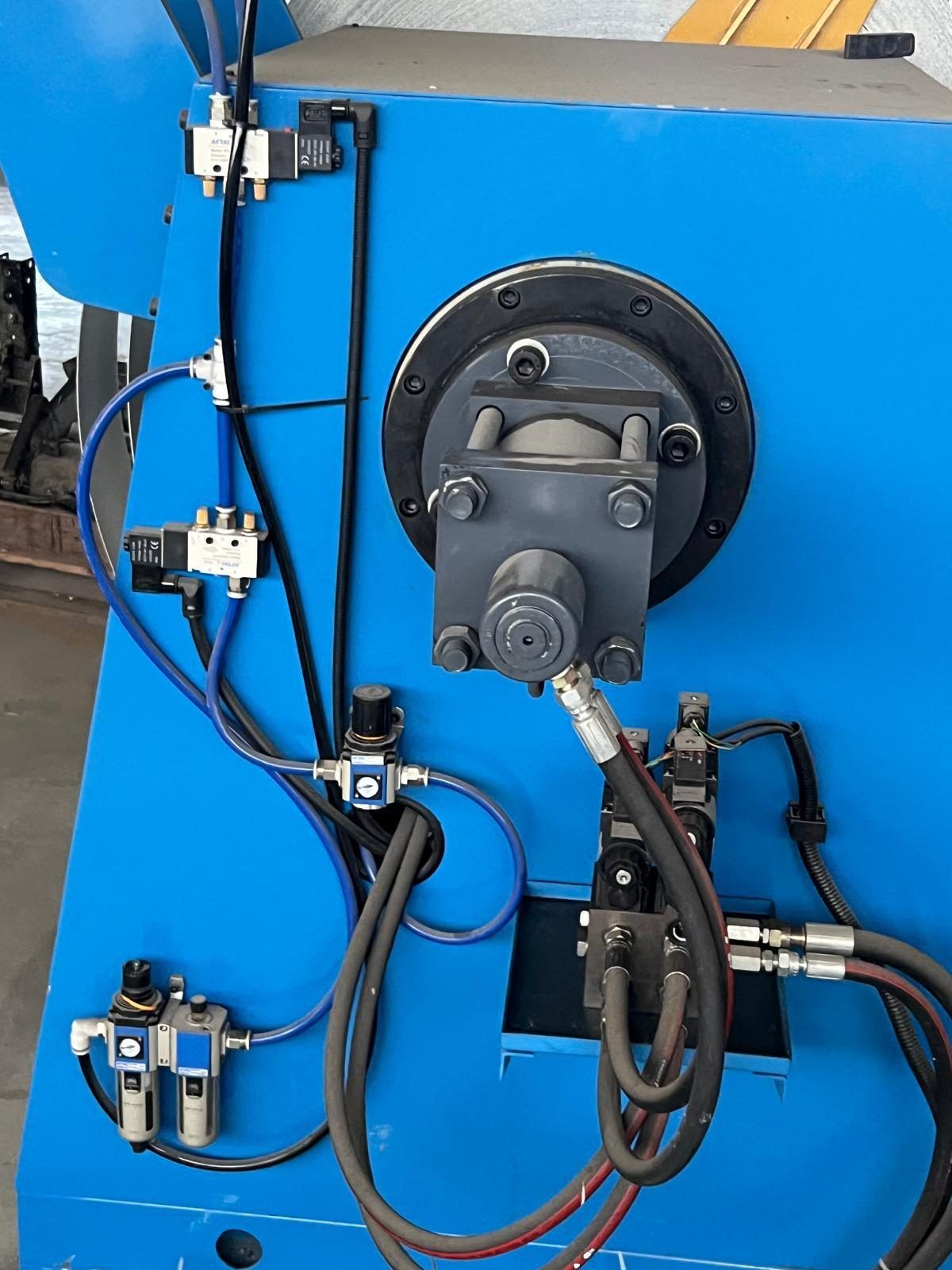

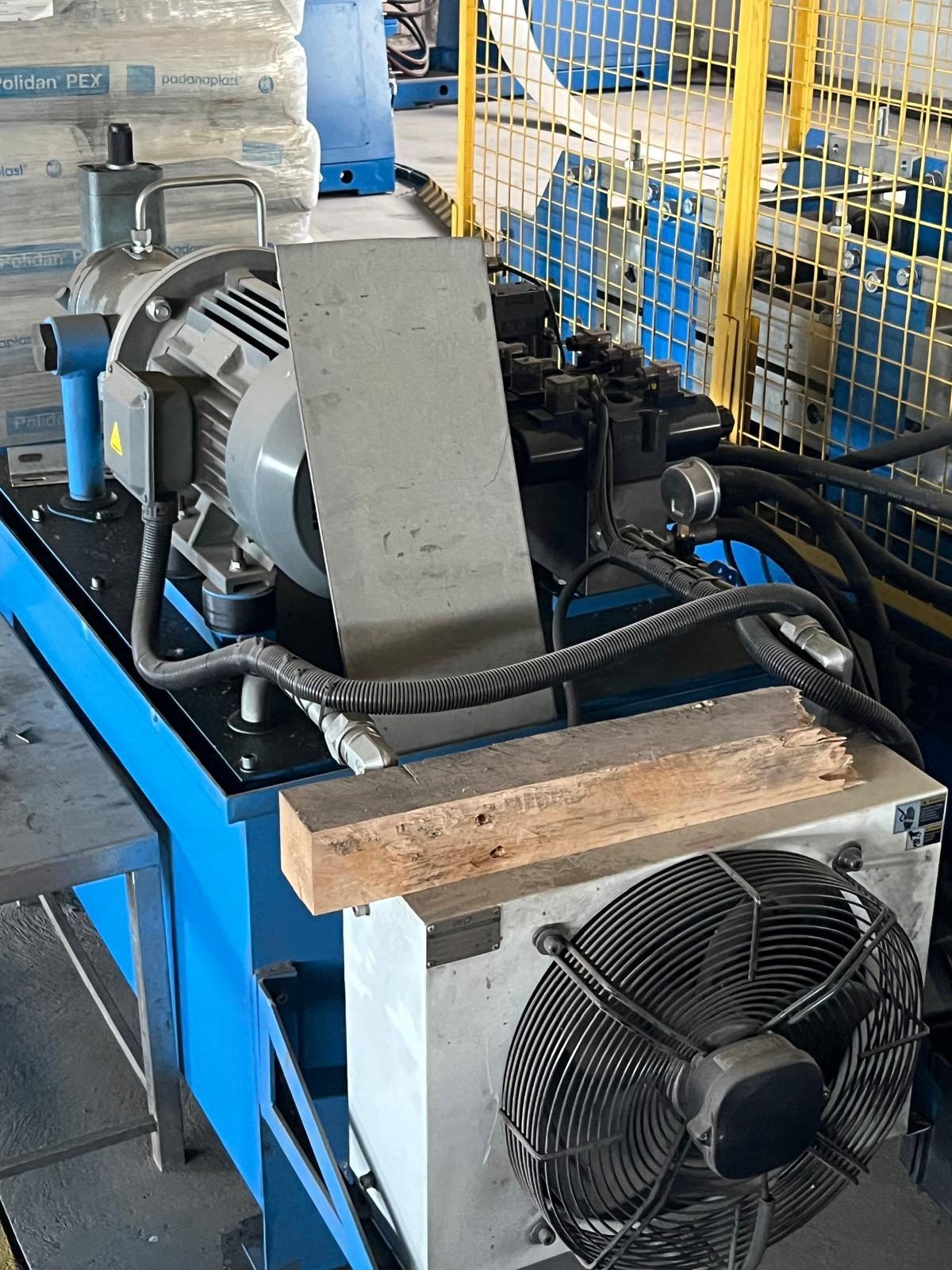

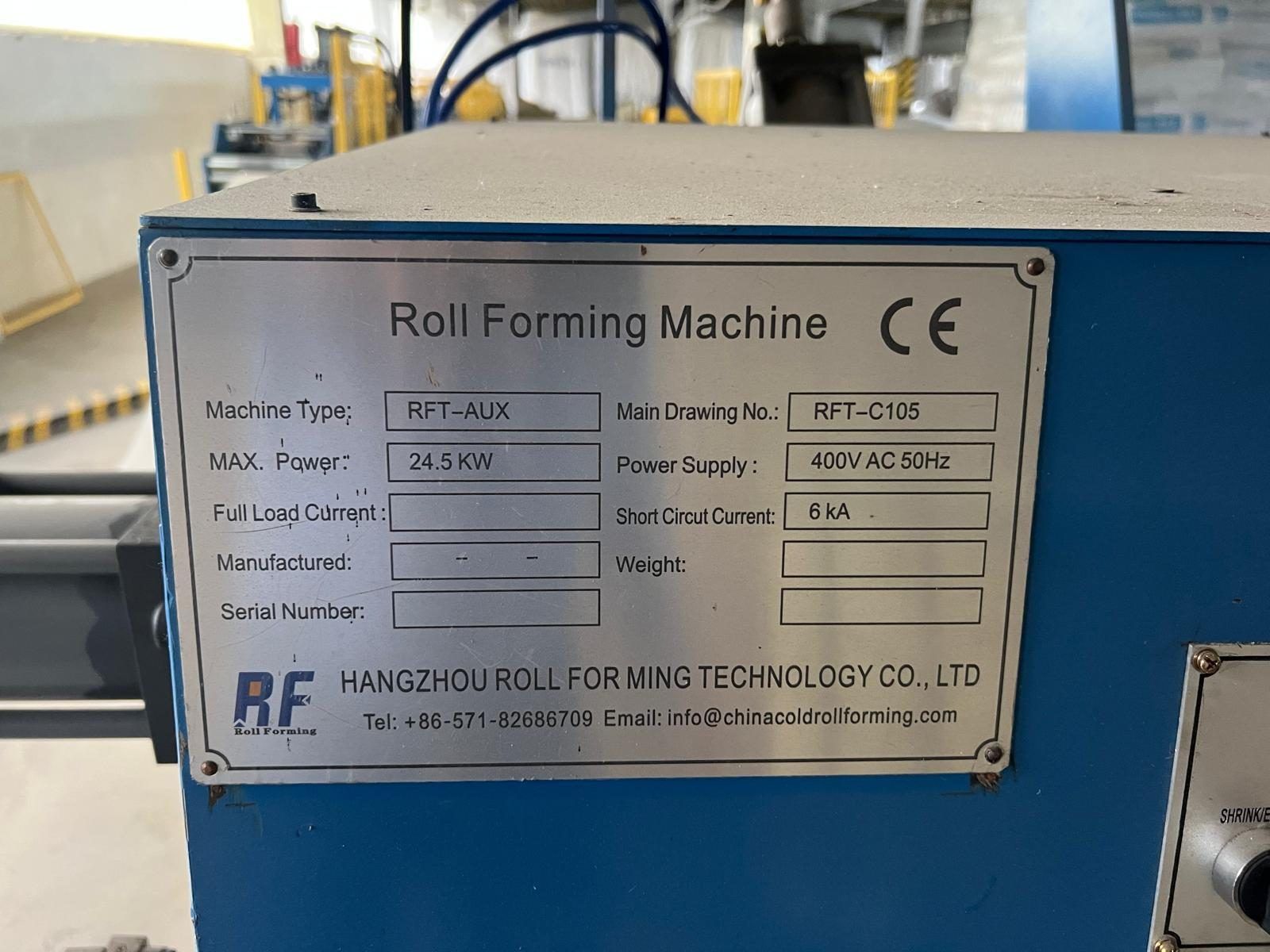

APRAKSTS Divas rūpnieciskās aukstās profilēšanas līnijas C un Z tipa siju ražošanai no cinkotā tērauda ruļļiem. Ražotājs Hangzhou Roll Forming Technology Co., Ltd. Abas līnijas ir uzstādītas ražotnē, darba kārtībā, un tās var apskatīt darbībā. Līnija strādā nepārtrauktā automātiskā ciklā: rullis tiek uzlikts uz hidrauliskā atritinātāja, lente iziet cauri taisnošanas un vadotņu sistēmai, tiek perforēta ar montāžas caurumiem, pēc tam pakāpeniski profilēta veltņu stacijās un beigās hidrauliski sagriezta vajadzīgajā garumā. Visu vada PLC, garumu nolasa enkoders, operators izmērus un caurumu izvietojumu ievada skārienekrānā. Šādas līnijas ir pamatiekārta metāla karkasa būvniecībā: angāri, noliktavas, ražotnes, siltumnīcas, lauksaimniecības ēkas un jumta konstrukcijas. Profili, ko līnijas ražo: Izmērs: C profils=50 x 100 mm Z profils=50 x 80 mm Metāla biezums 1 līdz 3 mm Profilu izmēri ir fiksēti. Dažādu siju stiprību iegūst, mainot metāla biezumu 1 līdz 3 mm robežās, ne izmēru. Maksimālais ieejas loksnes platums: 250 mm. Par pārprofilēšanu. Ar nelielām investīcijām iekārtā var panākt nelielas izmēru izmaiņas. Uzliekot citus veltņus, uz līnijām var ražot arī citus profilus, ievērojot 250 mm ieejas platuma ierobežojumu. Līnija 1: RFT-C105 (C profils 50 x 100 mm) -Veltņu stacijas: 13 galvenās + 3 transportieru -Veltņu materiāls: 38CrMoAl, nitrēts un pulēts -Profilēšanas ātrums: ap 15 m/min -Galvenais dzinējs: 15 kW, reduktors ar ķēdes pārvadu -Hidraulikas dzinējs: 5,5 kW -Kopējā jauda: 24,5 kW -Pieslēgums: 3F / 400 V / 50 Hz -Izmēri (G x P x A): 9180 x 900 x 1600 mm -Perforācija: 2 štancēšanas komplekti, 2 hidrauliskie cilindri -Taisnošana: 3 augšējie un 4 apakšējie veltņi Līnija 2: RFT-Z85 (Z profils 50 x 80 mm) -Veltņu stacijas: 15 galvenās + 2 transportieru -Veltņu materiāls: 38CrMoAl, nitrēts un pulēts -Profilēšanas ātrums: ap 15 m/min -Galvenais dzinējs: 15 kW, reduktors ar ķēdes pārvadu -Hidraulikas dzinējs: 5,5 kW -Kopējā jauda: 20,5 kW -Pieslēgums: 3F / 400 V / 50 Hz -Izmēri (G x P x A): 9084 x 900 x 1600 mm Perforācija: 3 štancēšanas komplekti, 3 hidrauliskie cilindri Caurumu veidi: 2 x φ13 apaļie, 1 x 110 x 15 garenais, 1 x 63 x 13 garenais Izejmateriāla prasības: -Materiāls: cinkotais tērauds (GI) -Tecēšanas robeža: 320 MPa -Maks. ruļļa svars: 3 t -Maks. ruļļa ārējais diametrs: Φ1350 mm -Ruļļa iekšējais diametrs: Φ508 mm -Maks. loksnes platums: 250 mm Katras līnijas sastāvs -Konsoles tipa hidrauliskais atritinātājs ar hidraulisko izplešanās serdi -Padeves un vadotņu ierīce ar atsevišķi regulējamām vadotnēm -Taisnošanas sistēma -Hidrauliskā perforācijas ierīce -Profilēšanas veltņu bloks -Hidrauliskā griešanas sistēma pēc profilēšanas -2 gab. gatavās produkcijas atbalsta galdi -PLC vadības sistēma ar skārienekrānu un vadības skapi -Hidrauliskā stacija STĀVOKLIS Abas līnijas uzstādītas ražošanas telpā un ir darba kārtībā. Krāsojums svaigs, korpusi bez rūsas un triecienu bojājumiem Dzeltenie aizsargrežģi vietā uz visām veltņu stacijām Hidrauliskie mezgli, vārstu bloki un šļūtenes vietā, bez redzamām noplūdēm Vadības skapji ar skārienekrānu, taustiņiem un avārijas pogu darba kārtībā Perforācijas un griešanas stacijas komplektas Uz datu plāksnītes CE marķējums Tā nav noliktavā stāvējusi tehnika, bet ražošanā uzturēta līnija. DOKUMENTĀCIJA Komplektā abu līniju oriģinālās ekspluatācijas instrukcijas angļu valodā, katra 31 lappuse: -Profilu rasējumi ar precīziem izmēriem -Pilna tehniskā specifikācija -Darbības princips un regulēšana -Eļļošanas un apkopes norādījumi -PLC programmas lietošanas instrukcija ar ekrānu attēliem -Tipisko kļūdu saraksts un risinājumi -Elektriskā pieslēguma shēma Ar shēmu un instrukciju līniju var uzstādīt un apkalpot jebkurš kompetents elektriķis un mehāniķis, nepiesaistot ražotāju. APSKATE UN IZŅEMŠANA Apskate uz vietas pēc vienošanās. Demontāžu, iekraušanu un transportu nodrošina pircējs. Katra līnija ir vairāk nekā 9 metrus gara, tāpēc jāparedz atbilstošs transports un celšanas tehnika. Pieslēgšanai nepieciešams 3F 400 V rūpnieciskais pieslēgums.
